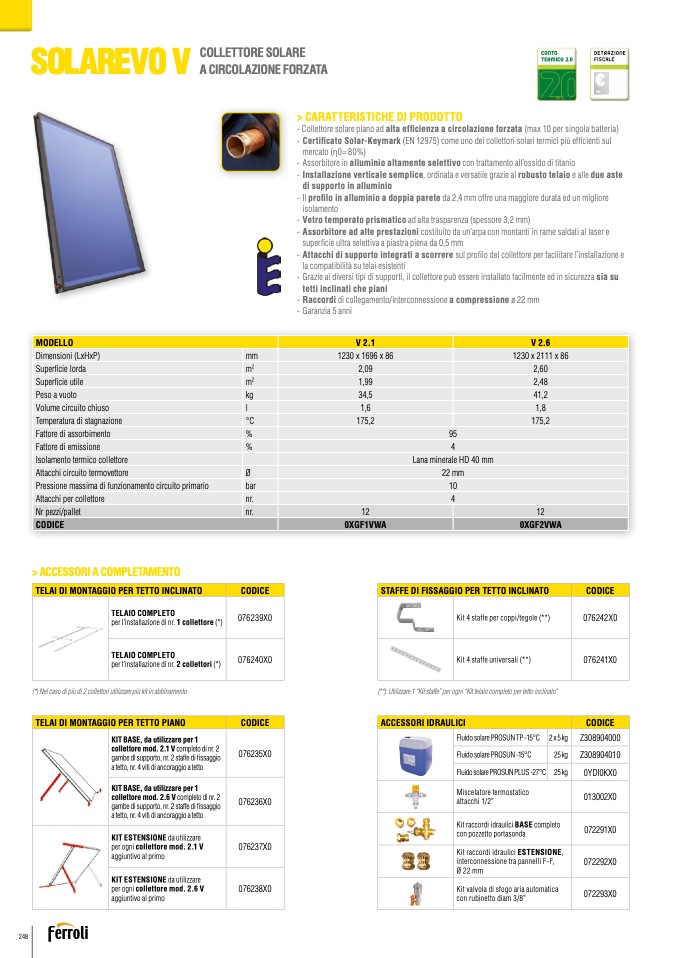

SOLAREVO V

COLLETTORE SOLARE

A CIRCOLAZIONE FORZATA

> CARATTERISTICHE DI PRODOTTO

- Collettore solare piano ad alta efficienza a circolazione forzata (max 10 per singola batteria)

- Certificato Solar-Keymark (EN 12975) come uno dei collettori solari termici più efficienti sul

mercato (η0= 80%)

- Assorbitore in alluminio altamente selettivo con trattamento all’ossido di titanio

- Installazione verticale semplice, ordinata e versatile grazie al robusto telaio e alle due aste

di supporto in alluminio

- Il profilo in alluminio a doppia parete da 2,4 mm offre una maggiore durata ed un migliore

isolamento

- Vetro temperato prismatico ad alta trasparenza (spessore 3,2 mm)

- Assorbitore ad alte prestazioni costituito da un’arpa con montanti in rame saldati al laser e

superficie ultra selettiva a piastra piena da 0,5 mm

- Attacchi di supporto integrati a scorrere sul profilo del collettore per facilitare l’installazione e

la compatibilità su telai esistenti

- Grazie ai diversi tipi di supporti, il collettore può essere installato facilmente ed in sicurezza sia su

tetti inclinati che piani

- Raccordi di collegamento/interconnessione a compressione ø 22 mm

- Garanzia 5 anni

MODELLO

V 2.1

V 2.6

Dimensioni (LxHxP)

mm

1230 x 1696 x 86

1230 x 2111 x 86

Superficie lorda

m

2

2,09

2,60

Superficie utile

m

2

1,99

2,48

Peso a vuoto

kg

34,5

41,2

Volume circuito chiuso

l

1,6

1,8

Temperatura di stagnazione

°C

175,2

175,2

Fattore di assorbimento

%

95

Fattore di emissione

%

4

Isolamento termico collettore

Lana minerale HD 40 mm

Attacchi circuito termovettore

Ø

22 mm

Pressione massima di funzionamento circuito primario

bar

10

Attacchi per collettore

nr.

4

Nr pezzi/pallet

nr.

12

12

CODICE

0XGF1VWA

0XGF2VWA

> ACCESSORI A COMPLETAMENTO

(*) Nel caso di più di 2 collettori utilizzare più kit in abbinamento

(**): Utilizzare 1 “Kit staffe” per ogni “Kit telaio completo per tetto inclinato”

TELAI DI MONTAGGIO PER TETTO INCLINATO

CODICE

TELAIO COMPLETO

per l’installazione di nr. 1 collettore (*)

076239X0

TELAIO COMPLETO

per l’installazione di nr. 2 collettori (*)

076240X0

STAFFE DI FISSAGGIO PER TETTO INCLINATO

CODICE

Kit 4 staffe per coppi/tegole (**)

076242X0

Kit 4 staffe universali (**)

076241X0

TELAI DI MONTAGGIO PER TETTO PIANO

CODICE

KIT BASE, da utilizzare per 1

collettore mod. 2.1 V completo di nr. 2

gambe di supporto, nr. 2 staffe di fissaggio

a tetto, nr. 4 viti di ancoraggio a tetto

076235X0

KIT BASE, da utilizzare per 1

collettore mod. 2.6 V completo di nr. 2

gambe di supporto, nr. 2 staffe di fissaggio

a tetto, nr. 4 viti di ancoraggio a tetto

076236X0

KIT ESTENSIONE da utilizzare

per ogni collettore mod. 2.1 V

aggiuntivo al primo

076237X0

KIT ESTENSIONE da utilizzare

per ogni collettore mod. 2.6 V

aggiuntivo al primo

076238X0

ACCESSORI IDRAULICI

CODICE

Fluido solare PROSUN TP -15°C

Fluido solare PROSUN -15°C

Fluido solare PROSUN PLUS -27°C

2 x 5 kg

25 kg

25 kg

Z308904000

Z308904010

0YDI0KX0

CONTO

TERMICO 2.0

2.0

€

Miscelatore termostatico

attacchi 1/2”

013002X0

Kit raccordi idraulici BASE completo

con pozzetto portasonda

072291X0

Kit raccordi idraulici ESTENSIONE,

interconnessione tra pannelli F-F,

Ø 22 mm

072292X0

Kit valvola di sfogo aria automatica

con rubinetto diam 3/8”

072293X0

248
