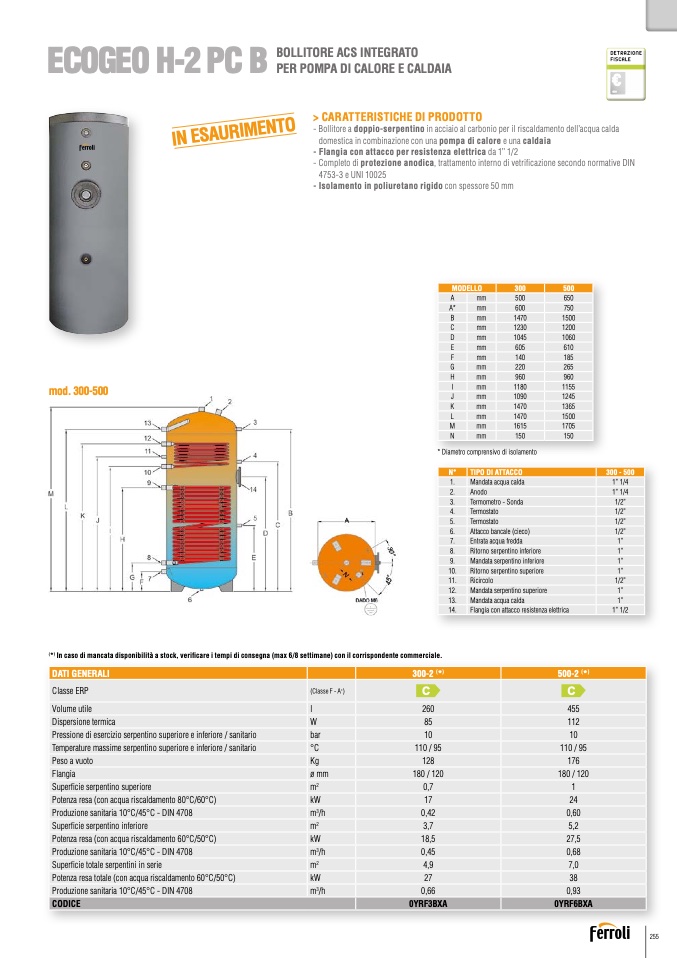

ECOGEO H-2 PC B
BOLLITORE ACS INTEGRATO
PER POMPA DI CALORE E CALDAIA
> CARATTERISTICHE DI PRODOTTO
- Bollitore a doppio-serpentino in acciaio al carbonio per il riscaldamento dell’acqua calda
IN ESAURIMENTO
domestica in combinazione con una pompa di calore e una caldaia
- Flangia con attacco per resistenza elettrica da 1’’ 1/2
- Completo di protezione anodica, trattamento interno di vetrificazione secondo normative DIN
4753-3 e UNI 10025
- Isolamento in poliuretano rigido con spessore 50 mm
MODELLO
300
500
A
mm
500
650
A*
mm
600
750
B
mm
1470
1500
C
mm
1230
1200
D
mm
1045
1060
E
mm
605
610
F
mm
140
185
G
mm
220
265
H
mm
960
960
I
mm
1180
1155
J
mm
1090
1245
K
mm
1470
1365
L
mm
1470
1500
M
mm
1615
1705
N
mm
150
150
* Diametro comprensivo di isolamento
N°
TIPO DI ATTACCO
300 - 500
1.
Mandata acqua calda
1” 1/4
2.
Anodo
1” 1/4
3.
Termometro - Sonda
1/2”
4.
Termostato
1/2”
5.
Termostato
1/2”
6.
Attacco bancale (cieco)
1/2”
7.
Entrata acqua fredda
1”
8.
Ritorno serpentino inferiore
1”
9.
Mandata serpentino inferiore
1”
10.
Ritorno serpentino superiore
1”
11.
Ricircolo
1/2”
12.
Mandata serpentino superiore
1”
13.
Mandata acqua calda
1”
14.
Flangia con attacco resistenza elettrica
1” 1/2
mod. 300-500
(
*
)
In caso di mancata disponibilità a stock, verificare i tempi di consegna (max 6/8 settimane) con il corrispondente commerciale.
255
DATI GENERALI
300-2
(
*
)
500-2
(
*
)
Classe ERP
(Classe F - A
+
)
C
C
Volume utile
l
260
455
Dispersione termica
W
85
112
Pressione di esercizio serpentino superiore e inferiore / sanitario
bar
10
10
Temperature massime serpentino superiore e inferiore / sanitario
°C
110 / 95
110 / 95
Peso a vuoto
Kg
128
176
Flangia
ø mm
180 / 120
180 / 120
Superficie serpentino superiore
m
2
0,7
1
Potenza resa (con acqua riscaldamento 80°C/60°C)
kW
17
24
Produzione sanitaria 10°C/45°C - DIN 4708
m
3
/h
0,42
0,60
Superficie serpentino inferiore
m
2
3,7
5,2
Potenza resa (con acqua riscaldamento 60°C/50°C)
kW
18,5
27,5
Produzione sanitaria 10°C/45°C - DIN 4708
m
3
/h
0,45
0,68
Superficie totale serpentini in serie
m
2
4,9
7,0
Potenza resa totale (con acqua riscaldamento 60°C/50°C)
kW
27
38
Produzione sanitaria 10°C/45°C - DIN 4708
m
3
/h
0,66
0,93
CODICE
0YRF3BXA
0YRF6BXA
