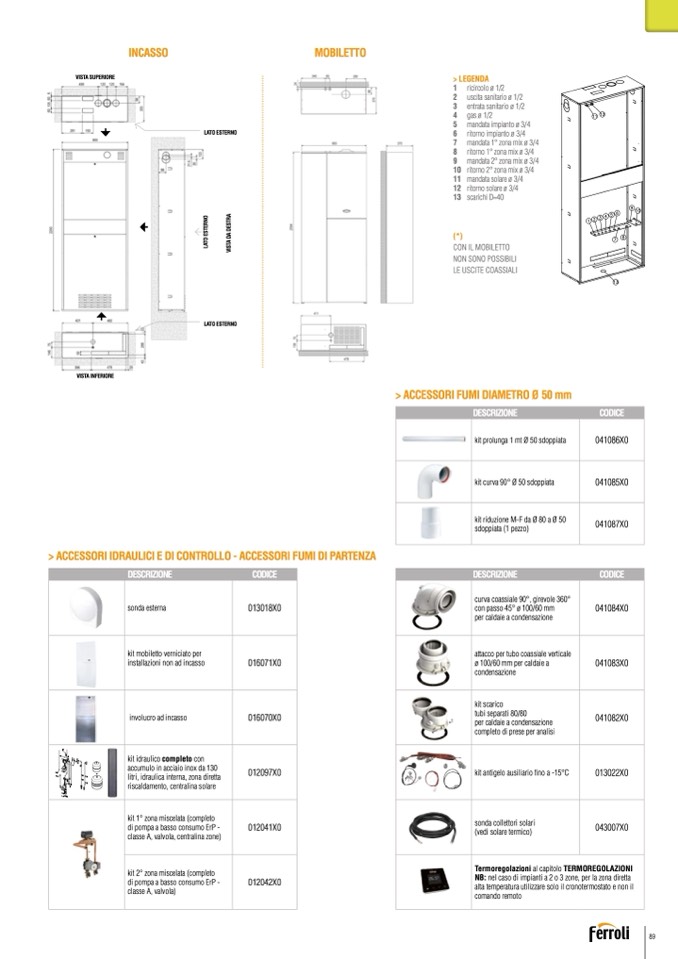

VISTA SUPERIORE
> LEGENDA
1 ricircolo ø 1/2
2 uscita sanitario ø 1/2
3 entrata sanitario ø 1/2
4 gas ø 1/2
5 mandata impianto ø 3/4
6 ritorno impianto ø 3/4
7 mandata 1° zona mix ø 3/4
8 ritorno 1° zona mix ø 3/4
9 mandata 2° zona mix ø 3/4
10 ritorno 2° zona mix ø 3/4
11 mandata solare ø 3/4
12 ritorno solare ø 3/4
13 scarichi D=40
(*)
CON IL MOBILETTO
NON SONO POSSIBILI
LE USCITE COASSIALI
> ACCESSORI FUMI DIAMETRO Ø 50 mm
DESCRIZIONE
kit prolunga 1 mt Ø 50 sdoppiata
kit curva 90° Ø 50 sdoppiata
kit riduzione M-F da Ø 80 a Ø 50
sdoppiata (1 pezzo)
DESCRIZIONE
curva coassiale 90°, girevole 360°
con passo 45° ø 100/60 mm
per caldaie a condensazione
attacco per tubo coassiale verticale
ø 100/60 mm per caldaie a
condensazione
kit scarico
tubi separati 80/80
per caldaie a condensazione
completo di prese per analisi
kit antigelo ausiliario fino a -15°C
sonda collettori solari
(vedi solare termico)
VISTA INFERIORE
INCASSO
MOBILETTO
LATO ESTERNO
O
N
A
R
T
R
E
T
S
E
D
S
E
O
A
D
T
A
L
A
T
S
I
V
LATO ESTERNO
> ACCESSORI IDRAULICI E DI CONTROLLO - ACCESSORI FUMI DI PARTENZA
CODICE
041086X0
041085X0
041087X0
CODICE
041084X0
041083X0
041082X0
013022X0
043007X0
DESCRIZIONE
sonda esterna
kit mobiletto verniciato per
installazioni non ad incasso
involucro ad incasso
kit idraulico completo con
accumulo in acciaio inox da 130
litri, idraulica interna, zona diretta
riscaldamento, centralina solare
kit 1° zona miscelata (completo
di pompa a basso consumo ErP -
classe A, valvola, centralina zone)
kit 2° zona miscelata (completo
di pompa a basso consumo ErP -
classe A, valvola)
CODICE
013018X0
016071X0
016070X0
012097X0
012041X0
012042X0
Termoregolazioni al capitolo TERMOREGOLAZIONI
NB: nel caso di impianti a 2 o 3 zone, per la zona diretta
alta temperatura utilizzare solo il cronotermostato e non il
comando remoto
