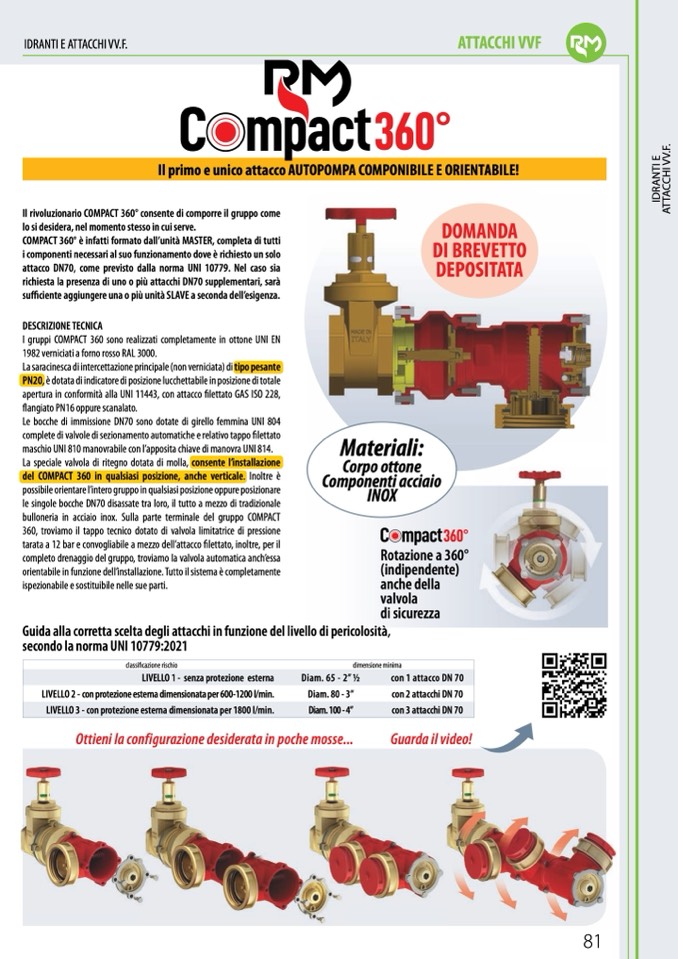

IDRANTI E ATTACCHI VV.F.

ATTACCHI VVF

C mpact

Il primo e unico attacco AUTOPOMPA COMPONIBILE E ORIENTABILE!

Il rivoluzionario COMPACT 360° consente di comporre il gruppo come

lo si desidera, nel momento stesso in cui serve.

COMPACT 360° è infatti formato dall’unità MASTER, completa di tutti

i componenti necessari al suo funzionamento dove è richiesto un solo

attacco DN70, come previsto dalla norma UNI 10779. Nel caso sia

richiesta la presenza di uno o più attacchi DN70 supplementari, sarà

sufficiente aggiungere una o più unità SLAVE a seconda dell’esigenza.

DESCRIZIONE TECNICA

I gruppi COMPACT 360 sono realizzati completamente in ottone UNI EN

1982 verniciati a forno rosso RAL 3000.

La saracinesca di intercettazione principale (non verniciata) di tipo pesante

PN20, è dotata di indicatore di posizione lucchettabile in posizione di totale

apertura in conformità alla UNI 11443, con attacco filettato GAS ISO 228,

flangiato PN16 oppure scanalato.

Le bocche di immissione DN70 sono dotate di girello femmina UNI 804

complete di valvole di sezionamento automatiche e relativo tappo filettato

maschio UNI 810 manovrabile con l’apposita chiave di manovra UNI 814.

La speciale valvola di ritegno dotata di molla, consente l’installazione

del COMPACT 360 in qualsiasi posizione, anche verticale. Inoltre è

possibile orientare l’intero gruppo in qualsiasi posizione oppure posizionare

le singole bocche DN70 disassate tra loro, il tutto a mezzo di tradizionale

bulloneria in acciaio inox. Sulla parte terminale del gruppo COMPACT

360, troviamo il tappo tecnico dotato di valvola limitatrice di pressione

tarata a 12 bar e convogliabile a mezzo dell’attacco filettato, inoltre, per il

completo drenaggio del gruppo, troviamo la valvola automatica anch’essa

orientabile in funzione dell’installazione. Tutto il sistema è completamente

ispezionabile e sostituibile nelle sue parti.

Componenti acciaio

INOX

Rotazione a 360°

(indipendente)

anche della

valvola

di sicurezza

Materiali:

Corpo ottone

DOMANDA

DI BREVETTO

DEPOSITATA

Guida alla corretta scelta degli attacchi in funzione del livello di pericolosità,

secondo la norma UNI 10779:2021

Ottieni la configurazione desiderata in poche mosse...

Guarda il video!

classificazione rischio

dimensione minima

LIVELLO 1 - senza protezione esterna

Diam.65-2”1⁄2

con 1 attacco DN 70

LIVELLO 2 - con protezione esterna dimensionata per 600-1200 l/min.

Diam. 80 - 3”

con 2 attacchi DN 70

LIVELLO 3 - con protezione esterna dimensionata per 1800 l/min.

Diam. 100 - 4”

con 3 attacchi DN 70

81
