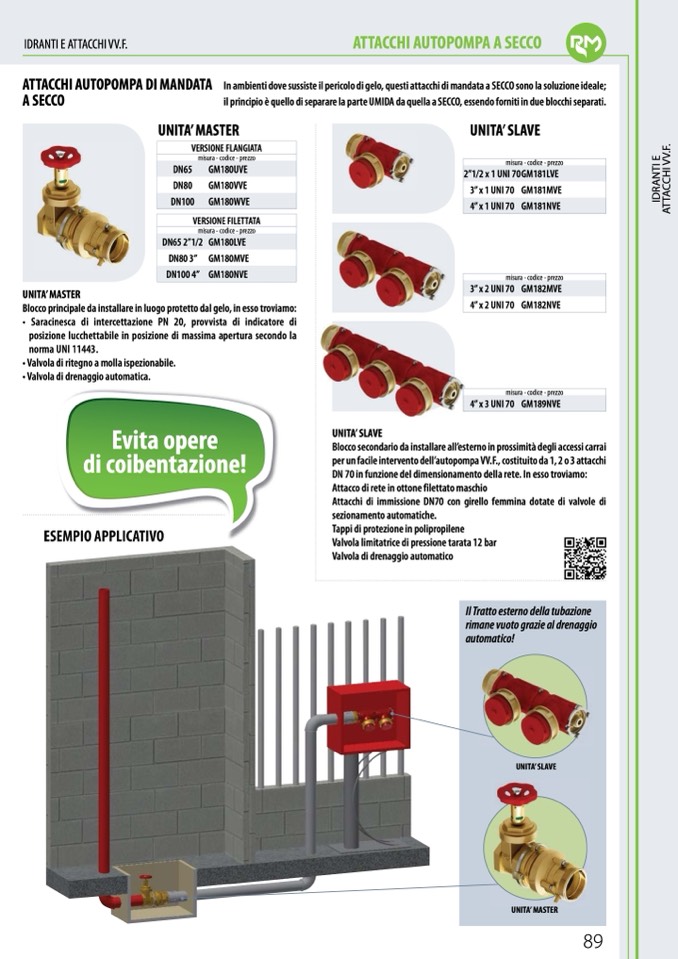

IDRANTI E ATTACCHI VV.F.
ATTACCHI AUTOPOMPA A SECCO
ATTACCHI AUTOPOMPA DI MANDATA In ambienti dove sussiste il pericolo di gelo, questi attacchi di mandata a SECCO sono la soluzione ideale;
A SECCO
il principio è quello di separare la parte UMIDA da quella a SECCO, essendo forniti in due blocchi separati.
l
.
a d i d r e n a g g i o a u t o m m
a
a t
t i
i c a
c a .
UNITA’ MASTER
UNITA’ SLAVE
VERSIONE FLANGIATA
misura - codice - prezzo
DN65
GM180UVE
DN80
GM180VVE
DN100
GM180WVE
misura - codice - prezzo
2”1/2 x 1 UNI 70 GM181LVE
3” x 1 UNI 70
GM181MVE
4” x 1 UNI 70
GM181NVE
VERSIONE FILETTATA
misura - codice - prezzo
DN65 2”1/2
GM180LVE
DN80 3”
GM180MVE
DN100 4”
GM180NVE
misura - codice - prezzo
3” x 2 UNI 70
GM182MVE
4” x 2 UNI 70
GM182NVE
UNITA’ MASTER
Blocco principale da installare in luogo protetto dal gelo, in esso troviamo:
• Saracinesca di intercettazione PN 20, provvista di indicatore di
posizione lucchettabile in posizione di massima apertura secondo la
norma UNI 11443.
• Valvola di ritegno a molla ispezionabile.
• Valvo
o l a d i d r e n a g g i o a u t o
misura - codice - prezzo
4” x 3 UNI 70
GM189NVE
E
ES
S
SE
E
E M
M
M P
P
P I
I
I
Evita opere
di coibentazione!
UNITA’ SLAVE
E
Blocco secondario da installare all’esterno in prossimità degli accessi carrai
per un facile intervento dell’autopompa VV.F., costituito da 1, 2 o 3 attacchi
DN 70 in funzione del dimensionamento della rete. In esso troviamo:
Attacco di rete in ottone filettato maschio
Attacchi di immissione DN70 con girello femmina dotate di valvole di
sezionamento automatiche.
Tappi di protezione in polipropilene
Valvola limitatrice di pressione tarata 12 bar
Valvola di drenaggio automatico
O
O
OA
A
A P
P
P P
P
PL
L
L I
I
IC
C
CA
A
A T
T
TI
I
I V
V
V O
O
O
Il Tratto esterno della tubazione
rimane vuoto grazie al drenaggio
automatico!
UNITA’ SLAVE
U
U N
NI
IT
T A
A ’
’ M
MA
AS
ST
TE
E R
R
89
