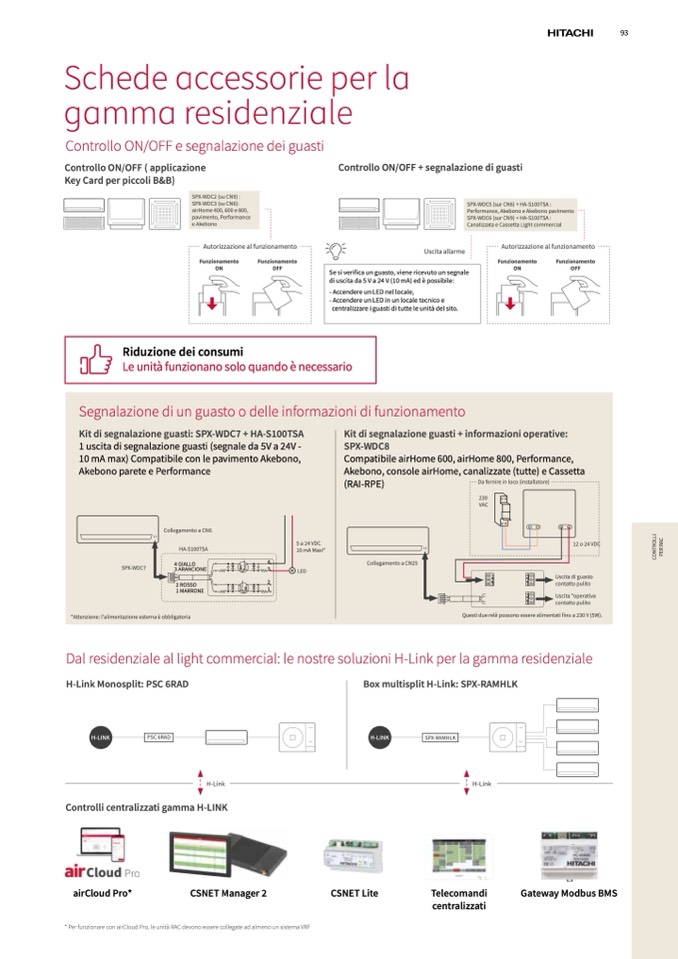

Schede accessorie per la

gamma residenziale

Controllo ON/OFF e segnalazione dei guasti

Controllo ON/OFF ( applicazione

Controllo ON/OFF + segnalazione di guasti

Key Card per piccoli B&B)

Autorizzazione al funzionamento

Uscita allarme

Autorizzazione al funzionamento

93

SPX-WDC2 (su CN9) :

SPX-WDC3 (su CN6):

airHome 400, 600 e 800,

pavimento, Performance

e Akebono

SPX-WDC5 (sur CN6) + HA-S100TSA :

Performance, Akebono e Akebono pavimento

SPX-WDC6 (sur CN9) + HA-S100TSA :

Canalizzata e Cassetta Light commercial

Funzionamento

ON

Funzionamento

OFF

Funzionamento

ON

Funzionamento

OFF

Riduzione dei consumi

Le unità funzionano solo quando è necessario

Se si verifica un guasto, viene ricevuto un segnale

di uscita da 5 V a 24 V (10 mA) ed è possibile:

- Accendere un LED nel locale,

- Accendere un LED in un locale tecnico e

centralizzare i guasti di tutte le unità del sito.

Segnalazione di un guasto o delle informazioni di funzionamento

Kit di segnalazione guasti: SPX-WDC7 + HA-S100TSA

1 uscita di segnalazione guasti (segnale da 5V a 24V -

10 mA max) Compatibile con le pavimento Akebono,

Akebono parete e Performance

Kit di segnalazione guasti + informazioni operative:

SPX-WDC8

Compatibile airHome 600, airHome 800, Performance,

Akebono, console airHome, canalizzate (tutte) e Cassetta

Collegamento a CN6

HA-S100TSA

5 a 24 VDC

10 mA Maxi*

LED

(RAI-RPE)

Collegamento a CN25

Da fornire in loco (installatore)

230

VAC

Questi due relè possono essere alimentati fino a 230 V (5W).

SPX-WDC7

12 o 24 VDC

Uscita di guasto

contatto pulito

*Attenzione: l'alimentazione esterna è obbligatoria

4

3 ARANCIONE

3

4 GIALLO

2 ROSSO

1 MARRONE

2

1

1

2

3

2

3

1

3

2

Uscita "operativa

1

contatto pulito

Dal residenziale al light commercial: le nostre soluzioni H-Link per la gamma residenziale

H-Link Monosplit: PSC 6RAD

H-LINK

PSC 6RAD

Box multisplit H-Link: SPX-RAMHLK

H-LINK

SPX-RAMHLK

H-Link

H-Link

Controlli centralizzati gamma H-LINK

airCloud Pro*

CSNET Manager 2

CSNET Lite

Telecomandi

centralizzati

Gateway Modbus BMS

* Per funzionare con airCloud Pro, le unità RAC devono essere collegate ad almeno un sistema VRF
