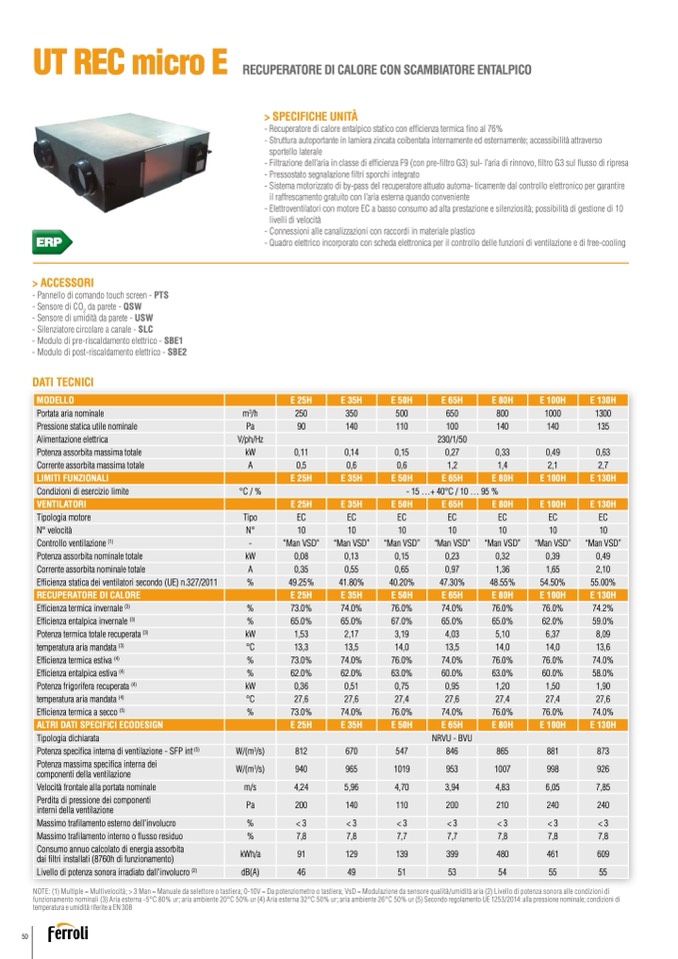

UTRECmicroE

RECUPERATOREDICALORECONSCAMBIATOREENTALPICO

> SPECIFICHE UNIT

À

- Recuperatore di calore entalpico statico con ef

ficienza termica fino al 76%

- Struttura autoportante in lamiera zincata coibentata internamente ed esternamente; accessibilità attraverso

sportello laterale

- Filtrazione dell’aria in classe di efficienza F9 (con pre-

filtro G3) sul- l’aria di rinnovo,

filtro G3 sul flusso di ripresa

- Pressostato segnalazione filtri sporchi integrato

- Sistema motorizzato di by-pass del recuperatore attuato automa- ticamente dal controllo elettronico per garantire

il raffrescamento gratuito con l’aria esterna quando conveniente

- Elettroventilatori con motore EC a basso consumo ad alta prestazione e silenziosità; possibilit

à di gestione di 10

livelli di velocit

à

- Connessioni alle canalizzazioni con raccordi in materiale plastico

ERP

-

> ACCESSORI

- Pannello di comando touch screen - PTS

- Sensore di CO

2

da parete - QSW

- Sensore di umidit

à da parete - USW

- Silenziatore circolare a canale - SLC

- Modulo di pre-riscaldamento elettrico - SBE1

- Modulo di post-riscaldamento elettrico - SBE2

DATI TECNICI

Quadro elettrico incorporato con scheda elettronica per il controllo delle funzioni di ventilazione e di free-cooling

MODELLO

E 25H

E 35H

E 50H

E 65H

E 80H

E 100H

E 130H

Portata aria nominale

m

3

/h

250

350

500

650

800

1000

1300

Pressione statica utile nominale

Pa

90

140

110

100

140

140

135

Alimentazione elettrica

V/ph/Hz

230/1/50

Potenza assorbita massima totale

kW

0,11

0,14

0,15

0,27

0,33

0,49

0,63

Corrente assorbita massima totale

A

0,5

0,6

0,6

1,2

1,4

2,1

2,7

LIMITI FUNZIONALI

E 25H

E 35H

E 50H

E 65H

E 80H

E 100H

E 130H

Condizioni di esercizio limite

°C / %

- 15 ...+ 40°C / 10

... 95 %

VENTILATORI

E 25H

E 35H

E 50H

E 65H

E 80H

E 100H

E 130H

Tipologia motore

Tipo

EC

EC

EC

EC

EC

EC

EC

N° velocità

N°

10

10

10

10

10

10

10

Controllo ventilazione

(1)

-

"Man VSD"

“Man VSD”

“Man VSD”

“Man VSD”

“Man VSD”

“Man VSD”

“Man VSD”

Potenza assorbita nominale totale

kW

0,08

0,13

0,15

0,23

0,32

0,39

0,49

Corrente assorbita nominale totale

A

0,35

0,55

0,65

0,97

1,36

1,65

2,10

Ef

ficienza statica dei ventilatori secondo (UE) n.327/2011

%

49.25%

41.80%

40.20%

47.30%

48.55%

54.50%

55.00%

RECUPERATORE DI CALORE

E 25H

E 35H

E 50H

E 65H

E 80H

E 100H

E 130H

Ef

ficienza termica invernale

(3)

%

73.0%

74.0%

76.0%

74.0%

76.0%

76.0%

74.2%

Ef

ficienza entalpica invernale

(3)

%

65.0%

65.0%

67.0%

65.0%

65.0%

62.0%

59.0%

Potenza termica totale recuperata

(3)

kW

1,53

2,17

3,19

4,03

5,10

6,37

8,09

temperatura aria mandata

(3)

°C

13,3

13,5

14,0

13,5

14,0

14,0

13,6

Ef

ficienza termica estiva

(4)

%

73.0%

74.0%

76.0%

74.0%

76.0%

76.0%

74.0%

Ef

ficienza entalpica estiva

(4)

%

62.0%

62.0%

63.0%

60.0%

63.0%

60.0%

58.0%

Potenza frigorifera recuperata

(4)

kW

0,36

0,51

0,75

0,95

1,20

1,50

1,90

temperatura aria mandata

(4)

°C

27,6

27,6

27,4

27,6

27,4

27,4

27,6

Ef

ficienza termica a secco

(5)

%

73.0%

74.0%

76.0%

74.0%

76.0%

76.0%

74.0%

ALTRI DATI SPECIFICI ECODESIGN

E 25H

E 35H

E 50H

E 65H

E 80H

E 100H

E 130H

Tipologia dichiarata

NRVU - BVU

Potenza specifica interna di ventilazione - SFP int

(5)

W/(m

3

/s)

812

670

547

846

865

881

873

Potenza massima specifica interna dei

componenti della ventilazione

W/(m

3

/s)

940

965

1019

953

1007

998

926

Velocit

à frontale alla portata nominale

m/s

4,24

5,96

4,70

3,94

4,83

6,05

7,85

Perdita di pressione dei componenti

interni della ventilazione

Pa

200

140

110

200

210

240

240

Massimo tra

filamento esterno dell'involucro

%

< 3

<3

<3

<3

<3

<3

<3

Massimo tra

filamento interno o flusso residuo

%

7,8

7,8

7,7

7,7

7,8

7,8

7,8

Consumo annuo calcolato di energia assorbita

dai

filtri installati (8760h di funzionamento)

kWh/a

91

129

139

399

480

461

609

Livello di potenza sonora irradiato dall'involucro

(2)

dB(A)

46

49

51

53

54

55

55

NOTE: (1) Multiple = Multivelocità; > 3 Man = Manuale da selettore o tastiera; 0-10V = Da potenziometro o tastiera; VsD = Modulazione da sensore qualit

à/umidità aria (2) Livello di potenza sonora alle condizioni di

funzionamento nominali (3) Aria esterna -5°C 80% ur; aria ambiente 20°C 50% ur (4) Aria esterna 32°C 50% ur; aria ambiente 26°C 50% ur (5) Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di

temperatura e umidit

à riferite a EN 308
