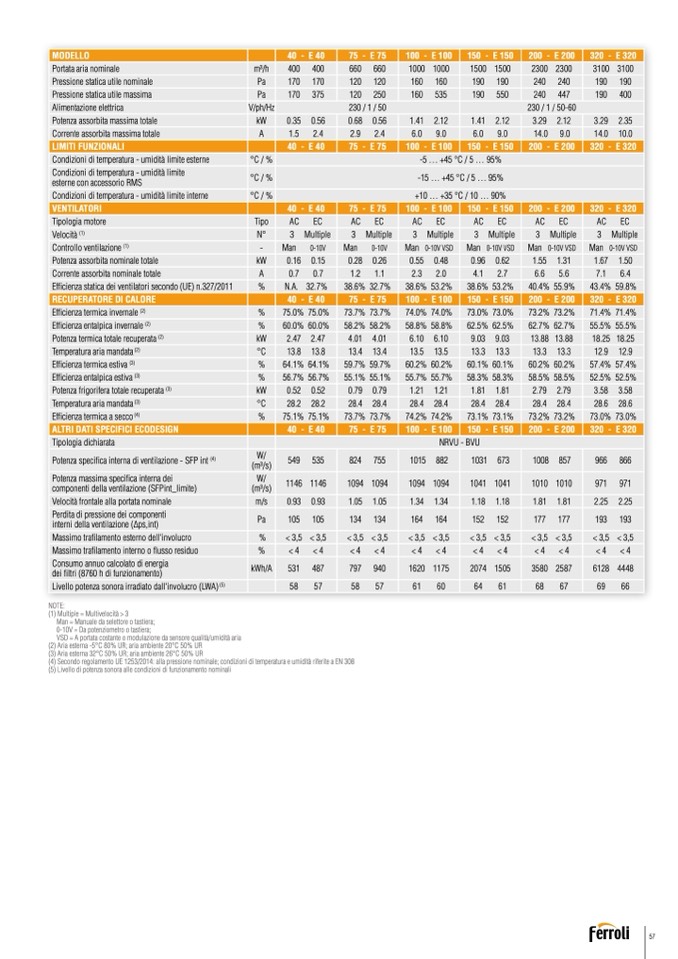

MODELLO

40 - E 40

75 - E 75

100 - E 100

150 - E 150

200 - E 200

320 - E 320

Portata aria nominale

m3/h

400 400

660 660

1000 1000

1500 1500

2300 2300

3100 3100

Pressione statica utile nominale

Pa

170 170

120 120

160 160

190 190

240 240

190 190

Pressione statica utile massima

Pa

170 375

120 250

160 535

190 550

240 447

190 400

Alimentazione elettrica

V/ph/Hz

230 / 1 / 50

230 / 1 / 50-60

Potenza assorbita massima totale

kW

0.35 0.56

0.68 0.56

1.41 2.12

1.41 2.12

3.29 2.12

3.29 2.35

Corrente assorbita massima totale

A

1.5 2.4

2.9 2.4

6.0 9.0

6.0 9.0

14.0 9.0

14.0 10.0

LIMITI FUNZIONALI

40 - E 40

75 - E 75

100 - E 100

150 - E 150

200 - E 200

320 - E 320

Condizioni di temperatura - umidità limite esterne

°C / %

-5 ... +45 °C / 5

... 95%

Condizioni di temperatura - umidit

à limite

esterne con accessorio RMS

°C / %

-15 ... +45 °C / 5

... 95%

Condizioni di temperatura - umidit

à limite interne

°C / %

+10 ... +35 °C / 10

... 90%

VENTILATORI

40 - E 40

75 - E 75

100 - E 100

150 - E 150

200 - E 200

320 - E 320

Tipologia motore

Tipo

AC EC

AC EC

AC EC

AC EC

AC EC

AC EC

Velocità

(1)

N°

3 Multiple

3 Multiple

3 Multiple

3 Multiple

3 Multiple

3 Multiple

Controllo ventilazione

(1)

-

Man 0-10V

Man 0-10V

Man 0-10V VSD

Man 0-10V VSD

Man 0-10V VSD

Man 0-10V VSD

Potenza assorbita nominale totale

kW

0.16 0.15

0.28 0.26

0.55 0.48

0.96 0.62

1.55 1.31

1.67 1.50

Corrente assorbita nominale totale

A

0.7 0.7

1.2 1.1

2.3 2.0

4.1 2.7

6.6 5.6

7.1 6.4

Ef

ficienza statica dei ventilatori secondo (UE) n.327/2011

%

N.A. 32.7%

38.6% 32.7%

38.6% 53.2%

38.6% 53.2%

40.4% 55.9%

43.4% 59.8%

RECUPERATORE DI CALORE

40 - E 40

75 - E 75

100 - E 100

150 - E 150

200 - E 200

320 - E 320

Ef

ficienza termica invernale

(2)

%

75.0% 75.0%

73.7% 73.7%

74.0% 74.0%

73.0% 73.0%

73.2% 73.2%

71.4% 71.4%

Efficienza entalpica invernale

(2)

%

60.0% 60.0%

58.2% 58.2%

58.8% 58.8%

62.5% 62.5%

62.7% 62.7%

55.5% 55.5%

Potenza termica totale recuperata

(2)

kW

2.47 2.47

4.01 4.01

6.10 6.10

9.03 9.03

13.88 13.88

18.25 18.25

Temperatura aria mandata

(2)

°C

13.8 13.8

13.4 13.4

13.5 13.5

13.3 13.3

13.3 13.3

12.9 12.9

Ef

ficienza termica estiva

(3)

%

64.1% 64.1%

59.7% 59.7%

60.2% 60.2%

60.1% 60.1%

60.2% 60.2%

57.4% 57.4%

Ef

ficienza entalpica estiva

(3)

%

56.7% 56.7%

55.1% 55.1%

55.7% 55.7%

58.3% 58.3%

58.5% 58.5%

52.5% 52.5%

Potenza frigorifera totale recuperata

(3)

kW

0.52 0.52

0.79 0.79

1.21 1.21

1.81 1.81

2.79 2.79

3.58 3.58

Temperatura aria mandata

(3)

°C

28.2 28.2

28.4 28.4

28.4 28.4

28.4 28.4

28.4 28.4

28.6 28.6

Ef

ficienza termica a secco

(4)

%

75.1% 75.1%

73.7% 73.7%

74.2% 74.2%

73.1% 73.1%

73.2% 73.2%

73.0% 73.0%

ALTRI DATI SPECIFICI ECODESIGN

40 - E 40

75 - E 75

100 - E 100

150 - E 150

200 - E 200

320 - E 320

Tipologia dichiarata

NRVU - BVU

Potenza specifica interna di ventilazione - SFP int

(4)

W/

549 535

(m3/s)

824 755

1015 882

1031 673

1008 857

966 866

Potenza massima specifica interna dei

W/

componenti della ventilazione (SFPint_limite)

(m3/s)

1146 1146

1094 1094

1094 1094

1041 1041

1010 1010

971 971

Velocità frontale alla portata nominale

m/s

0.93 0.93

1.05 1.05

1.34 1.34

1.18 1.18

1.81 1.81

2.25 2.25

Perdita di pressione dei componenti

interni della ventilazione (∆ps,int)

Pa

105 105

134 134

164 164

152 152

177 177

193 193

Massimo tra

filamento esterno dell'involucro

%

< 3,5 < 3,5

< 3,5 < 3,5

< 3,5 < 3,5

< 3,5 < 3,5

< 3,5 < 3,5

< 3,5 < 3,5

Massimo tra

filamento interno o flusso residuo

%

< 4 < 4

<4 <4

<4 <4

<4 <4

<4 <4

<4 <4

Consumo annuo calcolato di energia

dei

filtri (8760 h di funzionamento)

kWh/A

531 487

797 940

1620 1175

2074 1505

3580 2587

6128 4448

Livello potenza sonora irradiato dall'involucro (LWA)

(5)

58

57

58

57

61

60

64

61

68

67

69

66

NOTE:

(1) Multiple = Multivelocità > 3

Man = Manuale da selettore o tastiera;

0-10V = Da potenziometro o tastiera;

VSD = A portata costante o modulazione da sensore qualità/umidità aria

(2) Aria esterna -5°C 80% UR; aria ambiente 20°C 50% UR

(3) Aria esterna 32°C 50% UR; aria ambiente 26°C 50% UR

(4) Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di temperatura e umidit

à riferite a EN 308

(5) Livello di potenza sonora alle condizioni di funzionamento nominali
