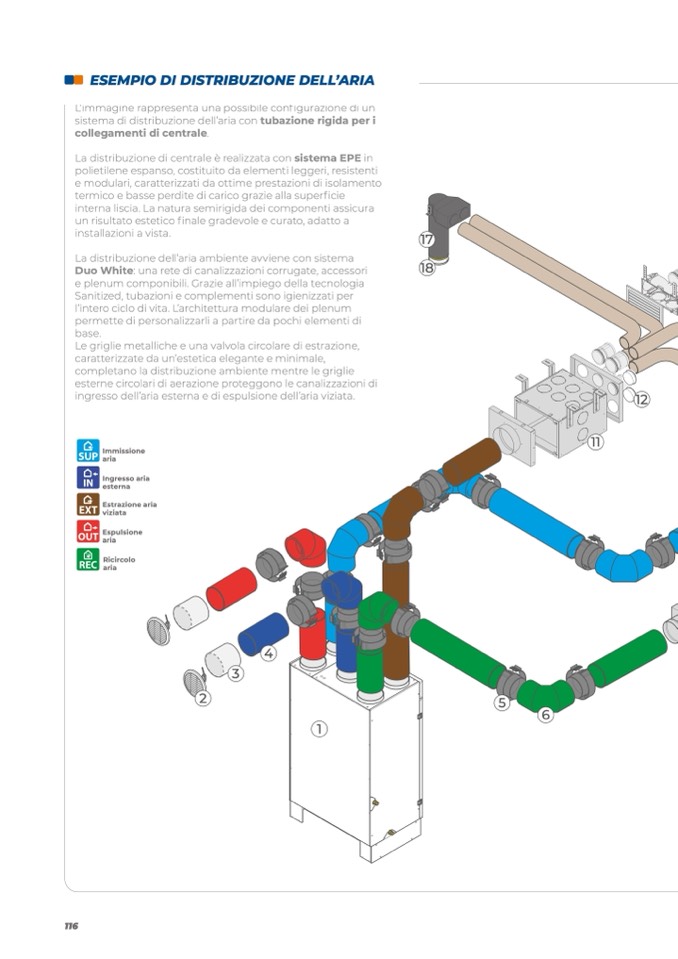

ESEMPIO DI DISTRIBUZIONE DELL’ARIA
L’immagine rappresenta una possibile configurazione di un
sistema di distribuzione dell’aria con tubazione rigida per i
collegamenti di centrale.
La distribuzione di centrale è realizzata con sistema EPE in
polietilene espanso, costituito da elementi leggeri, resistenti
e modulari, caratterizzati da ottime prestazioni di isolamento
termico e basse perdite di carico grazie alla superficie
interna liscia. La natura semirigida dei componenti assicura
un risultato estetico finale gradevole e curato, adatto a
installazioni a vista.
La distribuzione dell’aria ambiente avviene con sistema
Duo White: una rete di canalizzazioni corrugate, accessori
e plenum componibili. Grazie all’impiego della tecnologia
Sanitized, tubazioni e complementi sono igienizzati per
l’intero ciclo di vita. L’architettura modulare dei plenum
permette di personalizzarli a partire da pochi elementi di
base.
Le griglie metalliche e una valvola circolare di estrazione,
caratterizzate da un’estetica elegante e minimale,
completano la distribuzione ambiente mentre le griglie
esterne circolari di aerazione proteggono le canalizzazioni di
ingresso dell’aria esterna e di espulsione dell’aria viziata.
17
18
Immissione
aria
Ingresso aria
esterna
Estrazione aria
viziata
12
11
Espulsione
aria
Ricircolo
aria
2
5
6
4
3
1
