ESEMPIO DI DISTRIBUZIONE DELL’ARIA

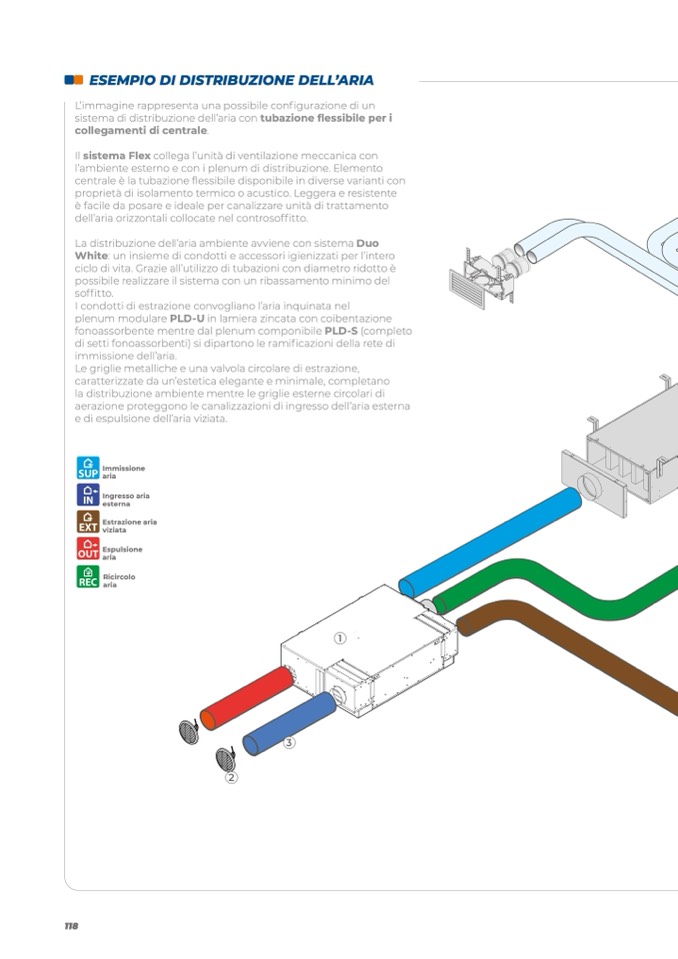

L’immagine rappresenta una possibile configurazione di un
sistema di distribuzione dell’aria con tubazione flessibile per i
collegamenti di centrale.
Il sistema Flex collega l’unità di ventilazione meccanica con
l’ambiente esterno e con i plenum di distribuzione. Elemento
centrale è la tubazione flessibile disponibile in diverse varianti con
proprietà di isolamento termico o acustico. Leggera e resistente
è facile da posare e ideale per canalizzare unità di trattamento
dell’aria orizzontali collocate nel controsoffitto.
La distribuzione dell’aria ambiente avviene con sistema Duo
White: un insieme di condotti e accessori igienizzati per l’intero
ciclo di vita. Grazie all’utilizzo di tubazioni con diametro ridotto è
possibile realizzare il sistema con un ribassamento minimo del
soffitto.
I condotti di estrazione convogliano l’aria inquinata nel
plenum modulare PLD-U in lamiera zincata con coibentazione
fonoassorbente mentre dal plenum componibile PLD-S (completo
di setti fonoassorbenti) si dipartono le ramificazioni della rete di
immissione dell’aria.
Le griglie metalliche e una valvola circolare di estrazione,
caratterizzate da un’estetica elegante e minimale, completano
la distribuzione ambiente mentre le griglie esterne circolari di
aerazione proteggono le canalizzazioni di ingresso dell’aria esterna
e di espulsione dell’aria viziata.
Immissione
aria
Ingresso aria
esterna
Estrazione aria
viziata
Espulsione
aria
Ricircolo
aria
3
2
1
