DISTRIBUZIONE DELL’ARIA DI CENTRALE

CERTIFICAZIONI

Reazione al fuoco - Assorbimento acustico e Isolamento termico

CARATTERISTICHE

MISURE

DN 100 mm

DN 125 mm

DN 160 mm

DN 200 mm

CONF.

CODICE

10m

7045370

10m

7045371

10m

7045373

10m

7045374

DIAGRAMMA DI PERDITA DI CARICO

80

60

50

40

30

20

10

8

6

5

4

3

2

1

80

100

125

16

160

200

250

315

355

400

500

Velocità dell’aria

in m/sec

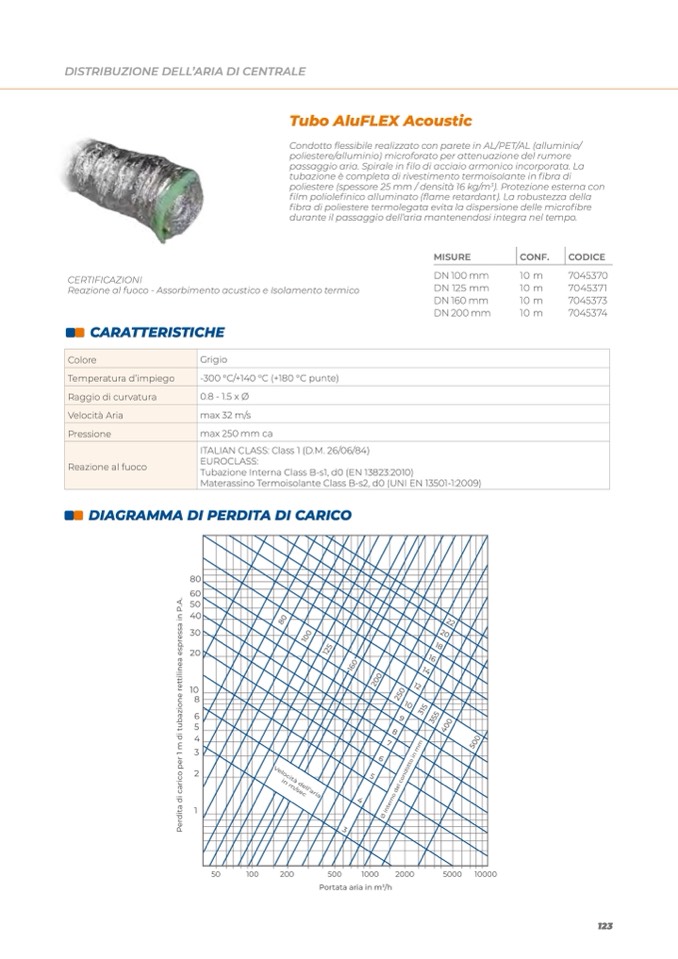

Tubo AluFLEX Acoustic

Condotto flessibile realizzato con parete in AL/PET/AL (alluminio/

poliestere/alluminio) microforato per attenuazione del rumore

passaggio aria. Spirale in filo di acciaio armonico incorporata. La

tubazione è completa di rivestimento termoisolante in fibra di

poliestere (spessore 25 mm / densità 16 kg/m

3

). Protezione esterna con

film poliolefinico alluminato (flame retardant). La robustezza della

fibra di poliestere termolegata evita la dispersione delle microfibre

durante il passaggio dell’aria mantenendosi integra nel tempo.

Colore

Grigio

Temperatura d’impiego

-300 °C/+140 °C (+180 °C punte)

Raggio di curvatura

0.8 - 1.5 x Ø

Velocità Aria

max 32 m/s

Pressione

max 250 mm ca

Reazione al fuoco

ITALIAN CLASS: Class 1 (D.M. 26/06/84)

EUROCLASS:

Tubazione Interna Class B-s1, d0 (EN 13823:2010)

Materassino Termoisolante Class B-s2, d0 (UNI EN 13501-1:2009)

50

100

200

500

1000

2000

5000

10000

123
