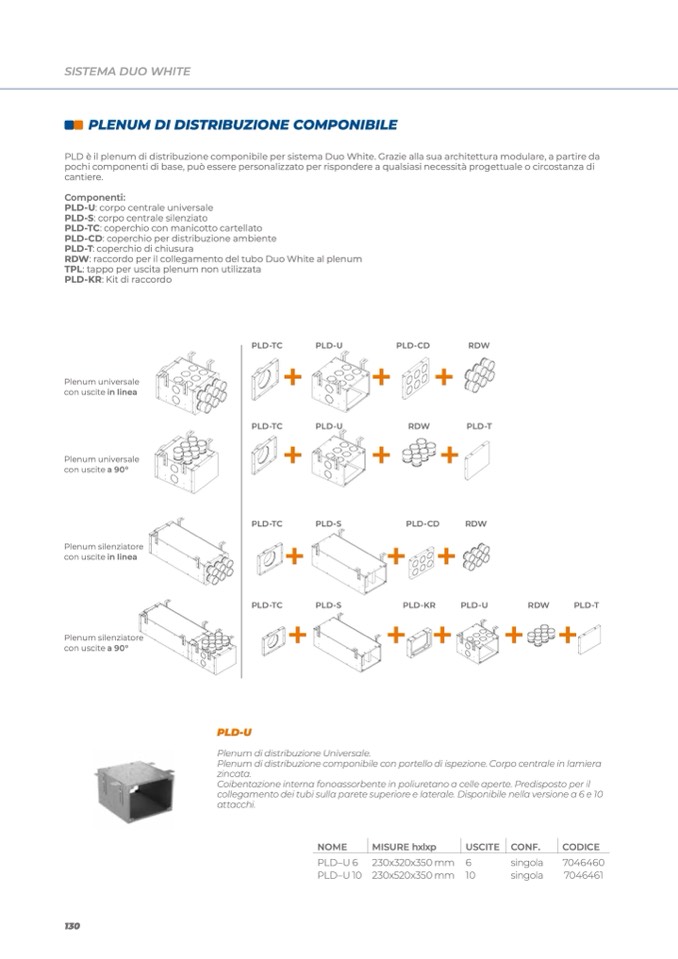

SISTEMA DUO WHITE

PLENUM DI DISTRIBUZIONE COMPONIBILE

PLD è il plenum di distribuzione componibile per sistema Duo White. Grazie alla sua architettura modulare, a partire da

pochi componenti di base, può essere personalizzato per rispondere a qualsiasi necessità progettuale o circostanza di

cantiere.

Componenti:

PLD-U: corpo centrale universale

PLD-S: corpo centrale silenziato

PLD-TC: coperchio con manicotto cartellato

PLD-CD: coperchio per distribuzione ambiente

PLD-T: coperchio di chiusura

RDW: raccordo per il collegamento del tubo Duo White al plenum

TPL: tappo per uscita plenum non utilizzata

PLD-KR: Kit di raccordo

Plenum universale

con uscite in linea

Plenum universale

con uscite a 90°

Plenum silenziatore

con uscite in linea

Plenum silenziatore

con uscite a 90°

PLD-TC

PLD-U

PLD-TC

PLD-U

PLD-TC

PLD-S

PLD-TC

PLD-S

PLD-CD

RDW

RDW

PLD-T

PLD-CD

RDW

PLD-KR

PLD-U

RDW

PLD-T

130

PLD-U

Plenum di distribuzione Universale.

Plenum di distribuzione componibile con portello di ispezione. Corpo centrale in lamiera

zincata.

Coibentazione interna fonoassorbente in poliuretano a celle aperte. Predisposto per il

collegamento dei tubi sulla parete superiore e laterale. Disponibile nella versione a 6 e 10

attacchi.

NOME

PLD–U 6

PLD–U 10

MISURE hxlxp

USCITE

230x320x350 mm 6

230x520x350 mm 10

CONF.

singola

singola

CODICE

7046460

7046461
