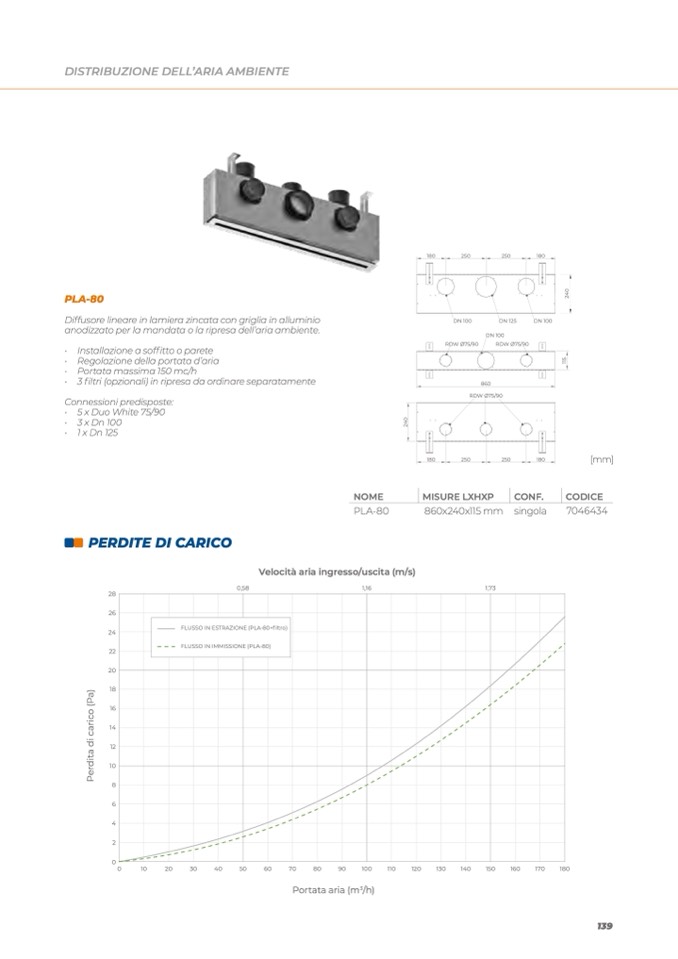

DISTRIBUZIONE DELL’ARIA AMBIENTE

180

250

DN 100

RDW Ø75/90

250

DN 125

DN 100

RDW Ø75/90

180

DN 100

180

180

860

RDW Ø75/90

2

4

0

1

1

5

2

4

0

PLA-80

Diffusore lineare in lamiera zincata con griglia in alluminio

anodizzato per la mandata o la ripresa dell’aria ambiente.

• Installazione a soffitto o parete

• Regolazione della portata d’aria

• Portata massima 150 mc/h

• 3 filtri (opzionali) in ripresa da ordinare separatamente

Connessioni predisposte:

• 5 x Duo White 75/90

• 3xDn100

• 1xDn125

PERDITE DI CARICO

NOME

MISURE LXHXP

Velocità aria ingresso/uscita (m/s)

[mm]

CONF.

CODICE

singola

7046434

250

250

PLA-80

860x240x115 mm

28

26

24

22

20

18

16

14

12

10

8

6

4

2

0

0,58

1,16

1,73

FLUSSO IN ESTRAZIONE (PLA-80+filtro)

FLUSSO IN IMMISSIONE (PLA-80)
