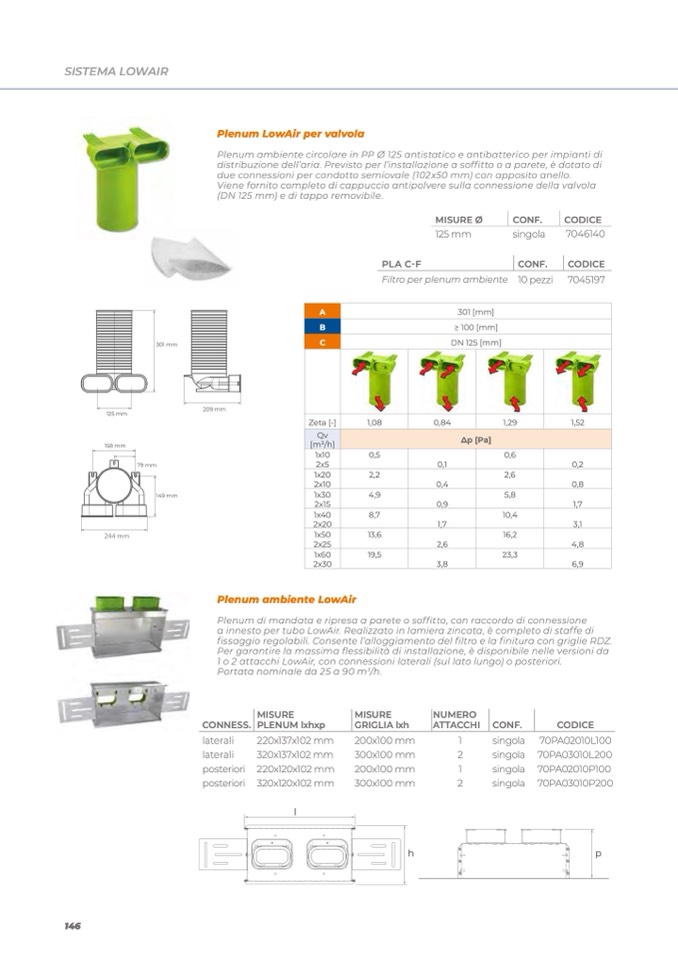

SISTEMA LOWAIR

146

125 mm

209 mm

158 mm

79 mm

149 mm

1,08

0,84

0,5

Δp [Pa]

1,29

0,6

2,6

5,8

10,4

16,2

23,3

301 mm

A

B

C

Zeta [-]

Qv

[m3/h]

1x10

2x5

1x20

2x10

1x30

2x15

1x40

2x20

1x50

2x25

1x60

2x30

Plenum LowAir per valvola

Plenum ambiente circolare in PP Ø 125 antistatico e antibatterico per impianti di

distribuzione dell’aria. Previsto per l’installazione a soffitto o a parete, è dotato di

due connessioni per condotto semiovale (102x50 mm) con apposito anello.

Viene fornito completo di cappuccio antipolvere sulla connessione della valvola

(DN 125 mm) e di tappo removibile.

Plenum ambiente LowAir

2,2

4,9

8,7

13,6

19,5

0,1

0,4

0,9

1,7

2,6

3,8

MISURE Ø

125 mm

PLA C-F

Filtro per plenum ambiente

301 [mm]

≥ 100 [mm]

DN 125 [mm]

CONF.

singola

CONF.

10 pezzi

CODICE

7046140

CODICE

7045197

1,52

0,2

0,8

1,7

3,1

4,8

6,9

Plenum di mandata e ripresa a parete o soffitto, con raccordo di connessione

a innesto per tubo LowAir. Realizzato in lamiera zincata, è completo di staffe di

fissaggio regolabili. Consente l’alloggiamento del filtro e la finitura con griglie RDZ.

Per garantire la massima flessibilità di installazione, è disponibile nelle versioni da

1 o 2 attacchi LowAir, con connessioni laterali (sul lato lungo) o posteriori.

Portata nominale da 25 a 90 m

3

/h.

CONNESS.

laterali

laterali

posteriori

posteriori

MISURE

PLENUM lxhxp

220x137x102 mm

320x137x102 mm

220x120x102 mm

320x120x102 mm

l

MISURE

NUMERO

GRIGLIA lxh

200x100 mm

300x100 mm

200x100 mm

300x100 mm

ATTACCHI

CONF.

CODICE

1

singola 70PA02010L100

2

singola 70PA03010L200

1

singola 70PA02010P100

2

singola 70PA03010P200

h

p
