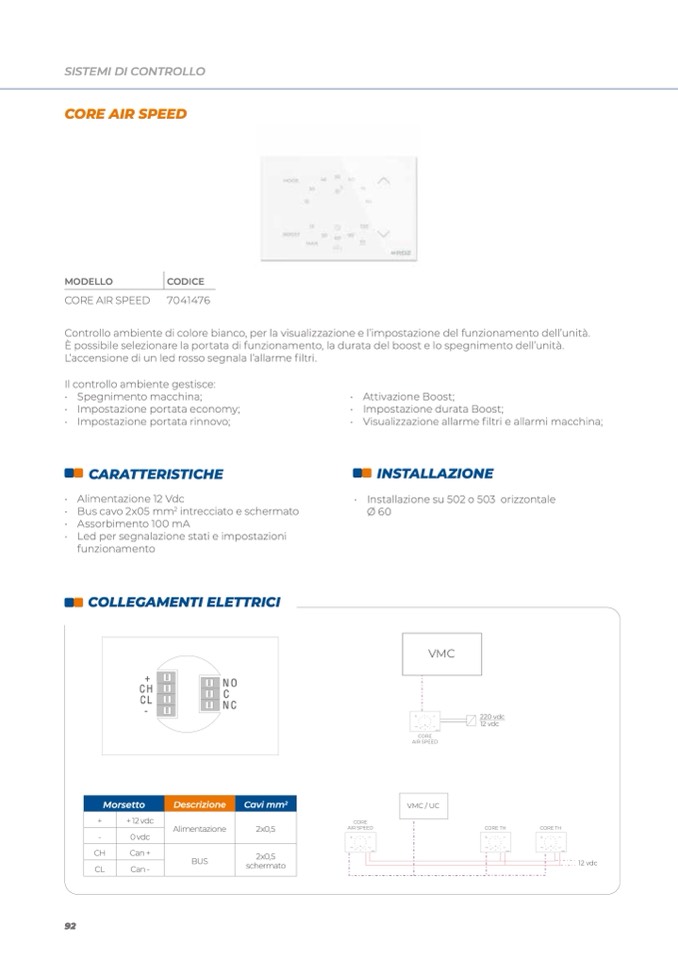

SISTEMI DI CONTROLLO

CORE AIR SPEED

MODELLO

CODICE

CORE AIR SPEED 7041476

Controllo ambiente di colore bianco, per la visualizzazione e l’impostazione del funzionamento dell’unità.

È possibile selezionare la portata di funzionamento, la durata del boost e lo spegnimento dell’unità.

L’accensione di un led rosso segnala l’allarme filtri.

Il controllo ambiente gestisce:

• Spegnimento macchina;

•

• Impostazione portata economy;

•

• Impostazione portata rinnovo;

•

CARATTERISTICHE

• Alimentazione 12 Vdc

• Bus cavo 2x05 mm

2

intrecciato e schermato

• Assorbimento 100 mA

• Led per segnalazione stati e impostazioni

funzionamento

COLLEGAMENTI ELETTRICI

•

Attivazione Boost;

Impostazione durata Boost;

Visualizzazione allarme filtri e allarmi macchina;

INSTALLAZIONE

Installazione su 502 o 503 orizzontale

Ø 60

+

CH

CL

-

N

C

O

NC

ON

FF

MODE

21

22

23

20

°C

24

220 vdc

12 vdc

CORE TH

ON

FF

MODE

19

18

17

25

26

27

Max

Min

CORE

AIR SPEED

Morsetto

Descrizione

Cavi mm

2

+

+12vdc

-

0vdc

CH

Can+

CL

Can-

Alimentazione

BUS

2x0,5

2x0,5

schermato

CORE

AIR SPEED

ON

FF

MODE

CORE TH

VMC / UC

21

22

23

°C

24

21

22

23

ON

FF

°C

24

21

22

23

°C

24

20

19

25

18

26

17

27

20

19

25

18

26

17

27

Min

Max

MODE

20

19

25

18

26

17

27

Min

Max

Min

Max

VMC

12 vdc
