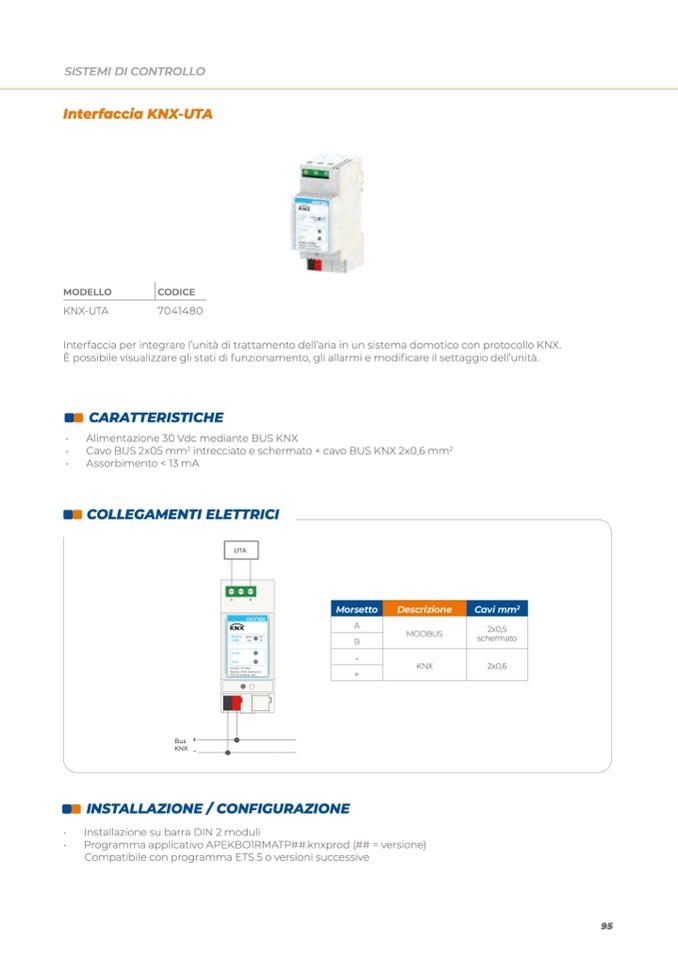

SISTEMI DI CONTROLLO

Interfaccia KNX-UTA

MODELLO

CODICE

KNX-UTA

7041480

Interfaccia per integrare l’unità di trattamento dell’aria in un sistema domotico con protocollo KNX.

È possibile visualizzare gli stati di funzionamento, gli allarmi e modi

ficare il settaggio dell’unità.

CARATTERISTICHE

•

Alimentazione 30 Vdc mediante BUS KNX

•

Cavo BUS 2x05 mm

2

intrecciato e schermato + cavo BUS KNX 2x0,6 mm

2

•

Assorbimento < 13 mA

COLLEGAMENTI ELETTRICI

UTA

A

B

R

Modbus green

RX

A

B

-

+

MODBUS

KNX

2x0,5

schermato

2x0,6

Morsetto

Descrizione

Cavi mm

2

traffic

Power

Error

EK-BO1-TP-RMA

Modbus / KNX interface for

RDZ air handling units

red

TX

Bus

+

KNX -

INSTALLAZIONE / CONFIGURAZIONE

•

Installazione su barra DIN 2 moduli

•

Programma applicativo APEKBO1RMATP##.knxprod (## = versione)

Compatibile con programma ETS 5 o versioni successive

95
