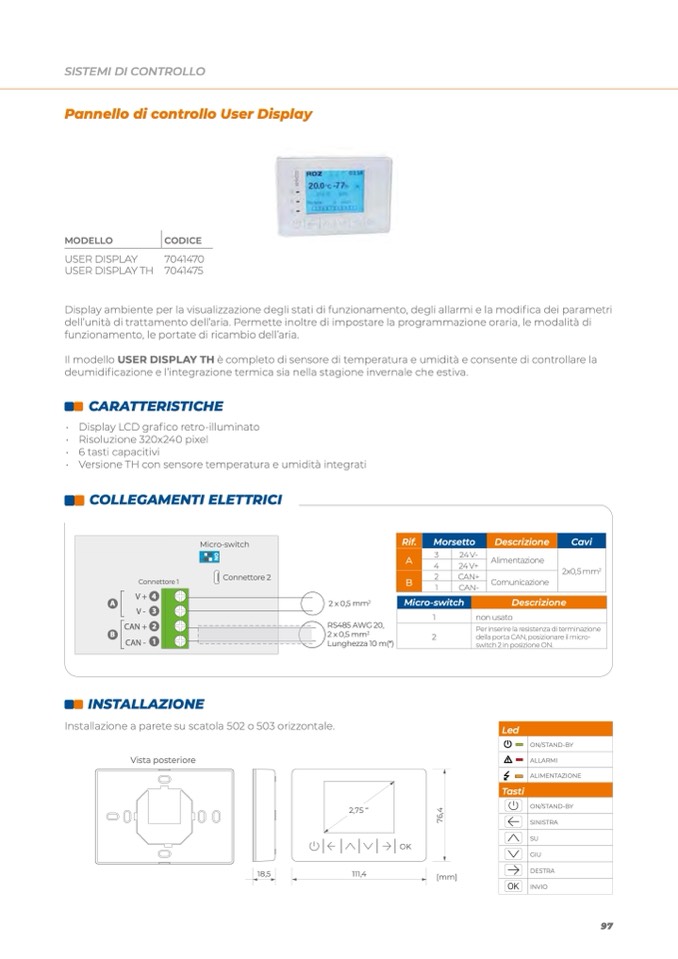

SISTEMI DI CONTROLLO

Pannello di controllo User Display

MODELLO

USER DISPLAY

USER DISPLAY TH

CODICE

7041470

7041475

Display ambiente per la visualizzazione degli stati di funzionamento, degli allarmi e la modifica dei parametri

dell’unità di trattamento dell’aria. Permette inoltre di impostare la programmazione oraria, le modalità di

funzionamento, le portate di ricambio dell’aria.

Il modello USER DISPLAY TH è completo di sensore di temperatura e umidità e consente di controllare la

deumidificazione e l’integrazione termica sia nella stagione invernale che estiva.

CARATTERISTICHE

• Display LCD grafico retro-illuminato

• Risoluzione 320x240 pixel

• 6 tasti capacitivi

• Versione TH con sensore temperatura e umidità integrati

COLLEGAMENTI ELETTRICI

CONTROL ONE

Connettore 1

V+ 4

A

V- 3

CAN + 2

B

CAN - 1

Micro-switch

Connettore 2

O

N

1

2

INSTALLAZIONE

Installazione a parete su scatola 502 o 503 orizzontale.

Per inserire la resistenza di terminazione

della porta CAN, posizionare il micro-

switch 2 in posizione ON.

ON/STAND-BY

ALLARMI

ALIMENTAZIONE

ON/STAND-BY

SINISTRA

SU

GIU

DESTRA

Vista posteriore

18,5

111,4

OK

[mm]

2x0,5mm

2

RS485 AWG 20,

2x0,5mm

2

Lunghezza 10 m(*)

1

2

non usato

Rif.

A

Morsetto

3

24 V-

4

24V+

2

CAN+

1

CAN-

Alimentazione

Comunicazione

2x0,5 mm

2

Descrizione

B

Micro-switch

Descrizione

Led

Tasti

2,75 “

7

6

,

4

INVIO

Cavi

97
