COLLETTORI DI DISTRIBUZIONE / SERIE CD

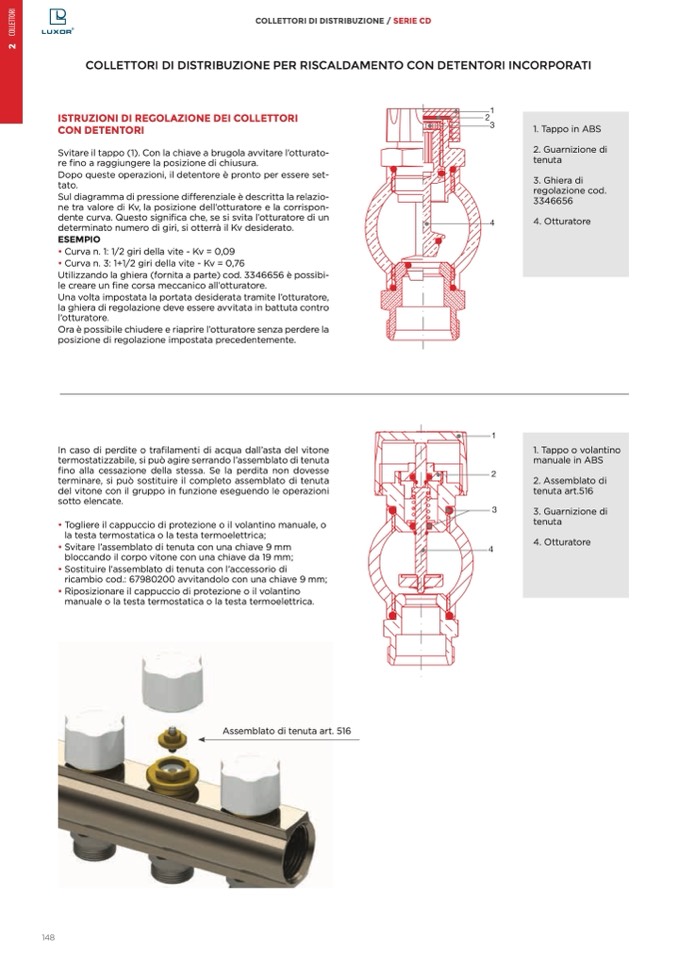

COLLETTORI DI DISTRIBUZIONE PER RISCALDAMENTO CON DETENTORI INCORPORATI
ISTRUZIONI DI REGOLAZIONE DEI COLLETTORI
CON DETENTORI
Svitare il tappo (1). Con la chiave a brugola avvitare l’otturato-
re
fino a raggiungere la posizione di chiusura.
Dopo queste operazioni, il detentore
è pronto per essere set-
tato.
Sul diagramma di pressione differenziale è descritta la relazio-
ne tra valore di Kv, la posizione dell’otturatore e la corrispon-
dente curva. Questo significa che, se si svita l’otturatore di un
determinato numero di giri, si otterr
à il Kv desiderato.
ESEMPIO
• Curva n. 1: 1/2 giri della vite - Kv = 0,09
• Curva n. 3: 1+1/2 giri della vite - Kv = 0,76
Utilizzando la ghiera (fornita a parte) cod. 3346656
è possibi-
le creare un
fine corsa meccanico all’otturatore.
Una volta impostata la portata desiderata tramite l’otturatore,
la ghiera di regolazione deve essere avvitata in battuta contro
l’otturatore.
Ora
è possibile chiudere e riaprire l’otturatore senza perdere la
posizione di regolazione impostata precedentemente.
In caso di perdite o tra
filamenti di acqua dall’asta del vitone
termostatizzabile, si può agire serrando l’assemblato di tenuta
fino alla cessazione della stessa. Se la perdita non dovesse
terminare, si pu
ò sostituire il completo assemblato di tenuta
del vitone con il gruppo in funzione eseguendo le operazioni
sotto elencate.
• Togliere il cappuccio di protezione o il volantino manuale, o
la testa termostatica o la testa termoelettrica;
• Svitare l’assemblato di tenuta con una chiave 9 mm
bloccando il corpo vitone con una chiave da 19 mm;
• Sostituire l’assemblato di tenuta con l’accessorio di
ricambio cod.: 67980200 avvitandolo con una chiave 9 mm;
• Riposizionare il cappuccio di protezione o il volantino
manuale o la testa termostatica o la testa termoelettrica.
Assemblato di tenuta art. 516
1. Tappo in ABS
2. Guarnizione di
tenuta
3. Ghiera di
regolazione cod.
3346656
4. Otturatore
1. Tappo o volantino
manuale in ABS
2. Assemblato di
tenuta art.516
3. Guarnizione di
tenuta
4. Otturatore
