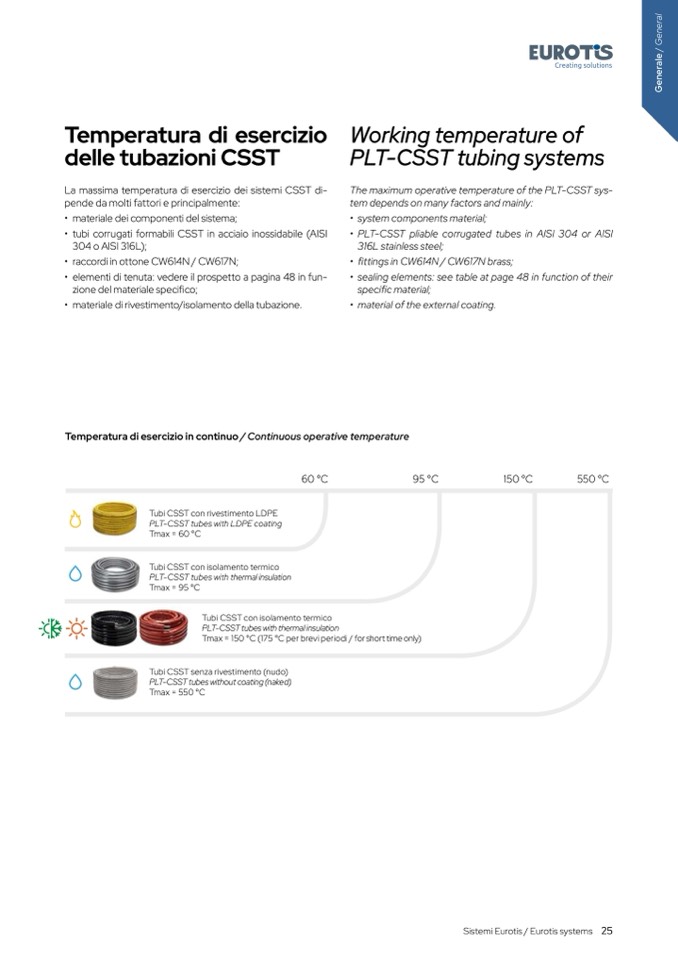

Temperatura di esercizio

delle tubazioni CSST

La massima temperatura di esercizio dei sistemi CSST di-

pende da molti fattori e principalmente:

• materiale dei componenti del sistema;

• tubi corrugati formabili CSST in acciaio inossidabile (AISI

304 o AISI 316L);

• raccordi in ottone CW614N / CW617N;

• elementi di tenuta: vedere il prospetto a pagina 48 in fun-

zione del materiale specifico;

• materiale di rivestimento/isolamento della tubazione.

Working temperature of

PLT-CSST tubing systems

The maximum operative temperature of the PLT-CSST sys-

tem depends on many factors and mainly:

• system components material;

• PLT-CSST pliable corrugated tubes in AISI 304 or AISI

316L stainless steel;

•

fittings in CW614N / CW617N brass;

• sealing elements: see table at page 48 in function of their

specific material;

Temperatura di esercizio in continuo / Continuous operative temperature

60 °C

Tubi CSST con rivestimento LDPE

PLT-CSST tubes with LDPE coating

Tmax = 60 °C

Tubi CSST con isolamento termico

PLT-CSST tubes with thermal insulation

Tmax = 95 °C

Tubi CSST senza rivestimento (nudo)

PLT-CSST tubes without coating (naked)

Tmax = 550 °C

95 °C

150 °C

550 °C

• material of the external coating.

Tubi CSST con isolamento termico

PLT-CSST tubes with thermal insulation

Tmax = 150 °C (175 °C per brevi periodi / for short time only)

Sistemi Eurotis / Eurotis systems 25
