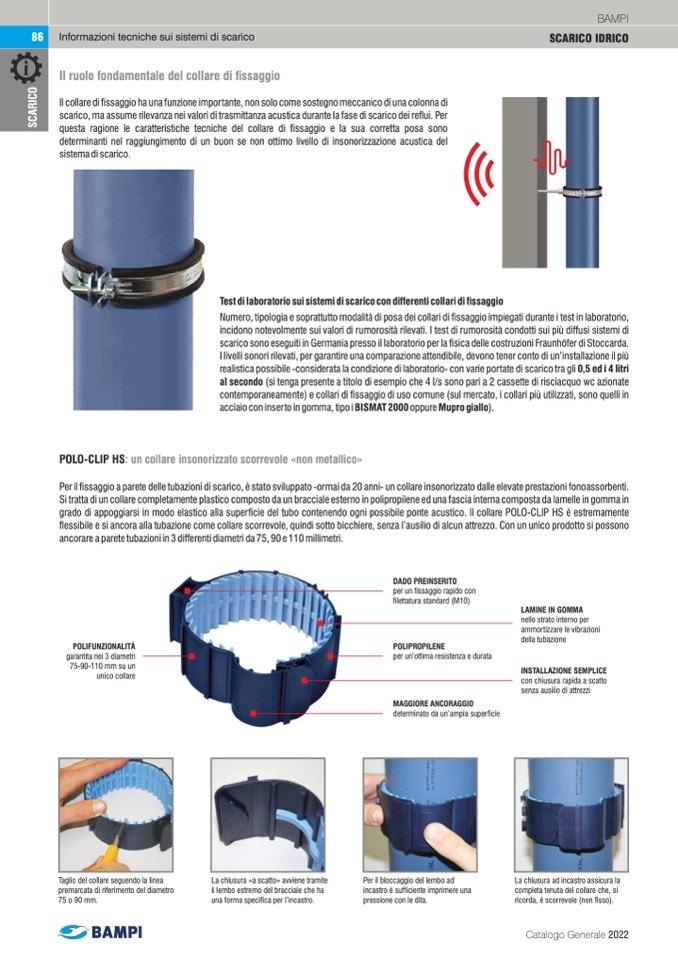

Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO

Il ruolo fondamentale del collare di ssaggio

BAMPI

Il collare di fissaggio ha una funzione impor tante, non solo come sostegno meccanico di una colonna di

scarico, ma assume rilevanza nei valori di trasmittanza acustica durante la fase di scarico dei reflui. Per

questa ragione le caratteristiche tecniche del collare di fissaggio e la sua corretta posa sono

determinanti nel raggiungimento di un buon se non ottimo livello di insonorizzazione acustica del

sistema di scarico.

Test di laboratorio sui sistemi di scarico con differenti collari di fissaggio

Numero, tipologia e soprattutto modalità di posa dei collari di fissaggio impiegati durante i test in laboratorio,

incidono notevolmente sui valori di rumorosità rilevati. I test di rumorosità condotti sui più diffusi sistemi di

scarico sono eseguiti in Germania presso il laboratorio per la fisica delle costruzioni Fraunhöfer di Stoccarda.

I livelli sonori rilevati, per garantire una comparazione attendibile, devono tener conto di un’installazione il più

realistica possibile -considerata la condizione di laboratorio- con varie portate di scarico tra gli 0,5 ed i 4 litri

al secondo (si tenga presente a titolo di esempio che 4 l/s sono pari a 2 cassette di risciacquo wc azionate

contemporaneamente) e collari di fissaggio di uso comune (sul mercato, i collari più utilizzati, sono quelli in

acciaio con inser to in gomma, tipo i BISMAT 2000 oppure Mupro giallo).

POLO-CLIP HS: un collare insonorizzato scorrevole «non metallico»

Per il fissaggio a parete delle tubazioni di scarico, è stato sviluppato -ormai da 20 anni- un collare insonorizzato dalle elevate prestazioni fonoassorbenti.

Si tratta di un collare completamente plastico composto da un bracciale esterno in polipropilene ed una fascia interna composta da lamelle in gomma in

grado di appoggiarsi in modo elastico alla superficie del tubo contenendo ogni possibile ponte acustico. Il collare POLO-CLIP HS è estremamente

flessibile e si ancora alla tubazione come collare scorrevole, quindi sotto bicchiere, senza l’ausilio di alcun attrezzo. Con un unico prodotto si possono

ancorare a parete tubazioni in 3 differenti diametri da 75, 90 e 110 millimetri.

POLIFUNZIONALITÀ

garantita nei 3 diametri

75-90-110 mm su un

unico collare

Taglio del collare seguendo la linea

premarcata di riferimento del diametro

75 o 90 mm.

DADO PREINSERITO

per un fissaggio rapido con

filettatura standard (M10)

POLIPROPILENE

per un’ottima resistenza e durata

MAGGIORE ANCORAGGIO

determinato da un’ampia superficie

Per il bloccaggio del lembo ad

incastro è sufficiente imprimere una

pressione con le dita.

LAMINE IN GOMMA

nello strato interno per

ammortizzare le vibrazioni

della tubazione

INSTALLAZIONE SEMPLICE

con chiusura rapida a scatto

senza ausilio di attrezzi

La chiusura «a scatto» avviene tramite

il lembo estremo del bracciale che ha

una forma specifica per l’incastro.

La chiusura ad incastro assicura la

completa tenuta del collare che, si

ricorda, è scorrevole (non fisso).
