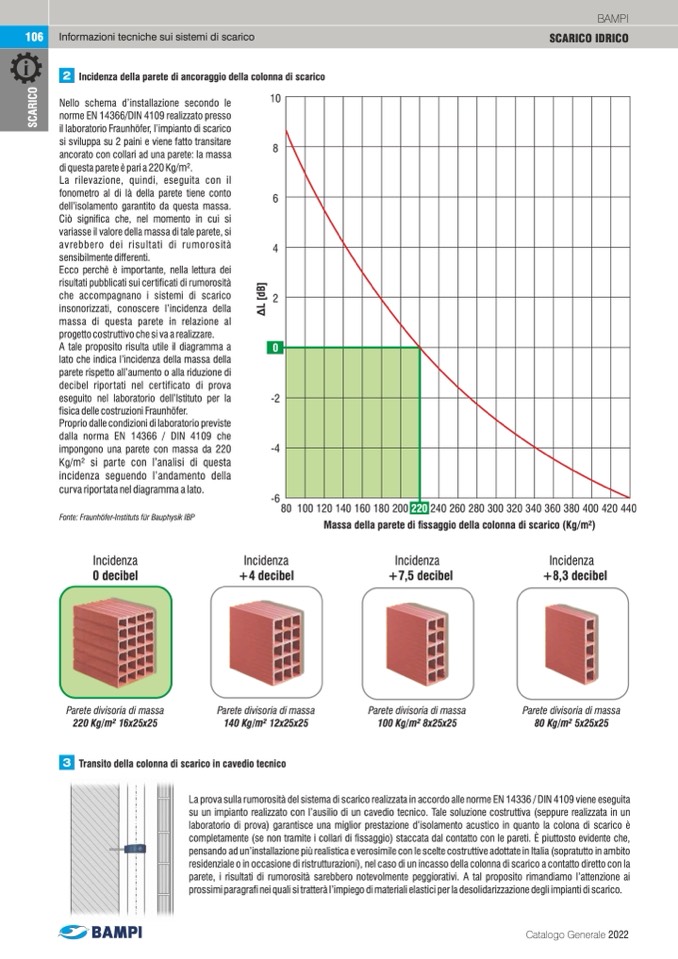

Informazioni tecniche sui sistemi di scarico
SCARICO IDRICO
Incidenza della parete di ancoraggio della colonna di scarico
BAMPI
Nello schema d’installazione secondo le
norme EN 14366/DIN 4109 realizzato presso
il laboratorio Fraunhöfer, l’impianto di scarico
si sviluppa su 2 paini e viene fatto transitare
ancorato con collari ad una parete: la massa
di questa parete è pari a 220 Kg/m2.
La rilevazione, quindi, eseguita con il
fonometro al di là della parete tiene conto
dell’isolamento garantito da questa massa.
Ciò significa che, nel momento in cui si
variasse il valore della massa di tale parete, si
avrebbero dei risultati di rumorosità
sensibilmente differenti.
Ecco perchè è importante, nella lettura dei
risultati pubblicati sui certificati di rumorosità
che accompagnano i sistemi di scarico
insonorizzati, conoscere l’incidenza della
massa di questa parete in relazione al
progetto costruttivo che si va a realizzare.
A tale proposito risulta utile il diagramma a
lato che indica l’incidenza della massa della
parete rispetto all’aumento o alla riduzione di
decibel riportati nel certificato di prova
eseguito nel laboratorio dell’Istituto per la
fisica delle costruzioni Fraunhöfer.
Proprio dalle condizioni di laboratorio previste
dalla norma EN 14366 / DIN 4109 che
impongono una parete con massa da 220
Kg/m2 si parte con l’analisi di questa
incidenza seguendo l’andamento della
curva riportata nel diagramma a lato.
10
8
6
4
2
-2
-4
-6
80 100 120 140 160 180 200
240 260 280 300 320 340 360 380 400 420 440
0
220
Fonte: Fraunhöfer-Instituts für Bauphysik IBP
Incidenza
0 decibel
Parete divisoria di massa
220 Kg/m2 16x25x25
Massa della parete di ssaggio della colonna di scarico (Kg/m2)
Incidenza
+4 decibel
Parete divisoria di massa
140 Kg/m2 12x25x25
Incidenza
+7,5 decibel
Parete divisoria di massa
100 Kg/m2 8x25x25
Incidenza
+8,3 decibel
Parete divisoria di massa
80 Kg/m2 5x25x25
Transito della colonna di scarico in cavedio tecnico
La prova sulla rumorosità del sistema di scarico realizzata in accordo alle norme EN 14336 / DIN 4109 viene eseguita
su un impianto realizzato con l’ausilio di un cavedio tecnico. Tale soluzione costruttiva (seppure realizzata in un
laboratorio di prova) garantisce una miglior prestazione d’isolamento acustico in quanto la colona di scarico è
completamente (se non tramite i collari di fissaggio) staccata dal contatto con le pareti. È piuttosto evidente che,
pensando ad un’installazione più realistica e verosimile con le scelte costruttive adottate in Italia (sopratutto in ambito
residenziale o in occasione di ristrutturazioni), nel caso di un incasso della colonna di scarico a contatto diretto con la
parete, i risultati di rumorosità sarebbero notevolmente peggiorativi. A tal proposito rimandiamo l’attenzione ai
prossimi paragrafi nei quali si tratterà l’impiego di materiali elastici per la desolidarizzazione degli impianti di scarico.
