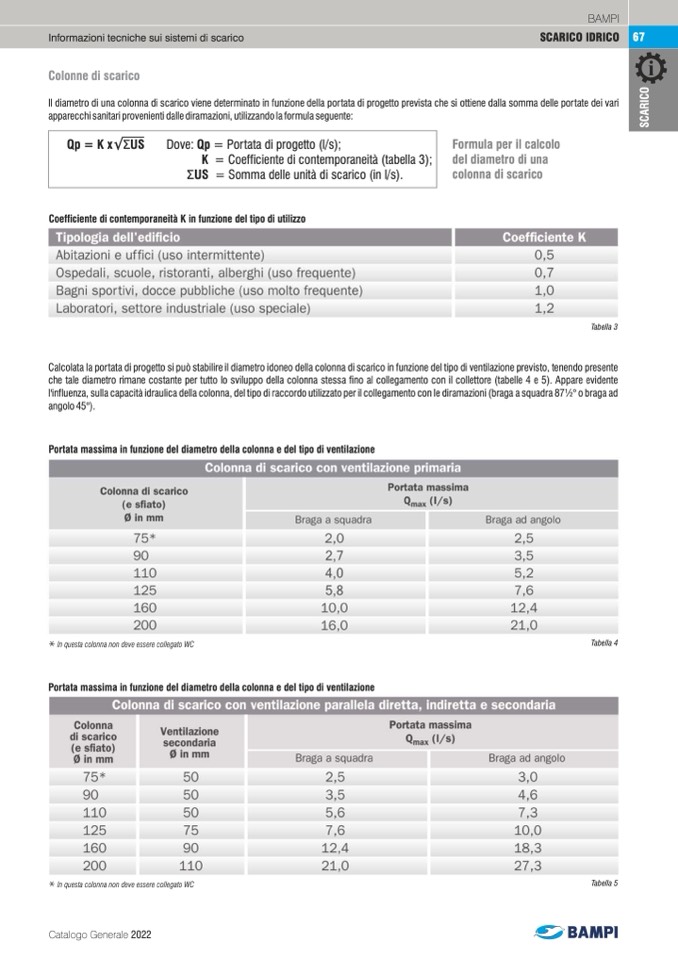

Il diametro di una colonna di scarico viene determinato in funzione della portata di progetto prevista che si ottiene dalla somma delle portate dei vari

apparecchi sanitari provenienti dalle diramazioni, utilizzando la formula seguente:

Qp = K x ƩUS

Dove: Qp = Portata di progetto (l/s);

K = Coefficiente di contemporaneità (tabella 3);

ΣUS = Somma delle unità di scarico (in l/s).

Coefficiente di contemporaneità K in funzione del tipo di utilizzo

Calcolata la portata di progetto si può stabilire il diametro idoneo della colonna di scarico in funzione del tipo di ventilazione previsto, tenendo presente

che tale diametro rimane costante per tutto lo sviluppo della colonna stessa fino al collegamento con il collettore (tabelle 4 e 5). Appare evidente

l'influenza, sulla capacità idraulica della colonna, del tipo di raccordo utilizzato per il collegamento con le diramazioni (braga a squadra 871⁄2° o braga ad

angolo 45°).

Portata massima in funzione del diametro della colonna e del tipo di ventilazione

Formula per il calcolo

del diametro di una

colonna di scarico

BAMPI

Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO

Colonne di scarico

67

Tabella 3

In questa colonna non deve essere collegato WC

Portata massima in funzione del diametro della colonna e del tipo di ventilazione

Tabella 4

In questa colonna non deve essere collegato WC

Tabella 5
