CATALOGO OLIMPIA SPLENDID - GENNAIO 202

6

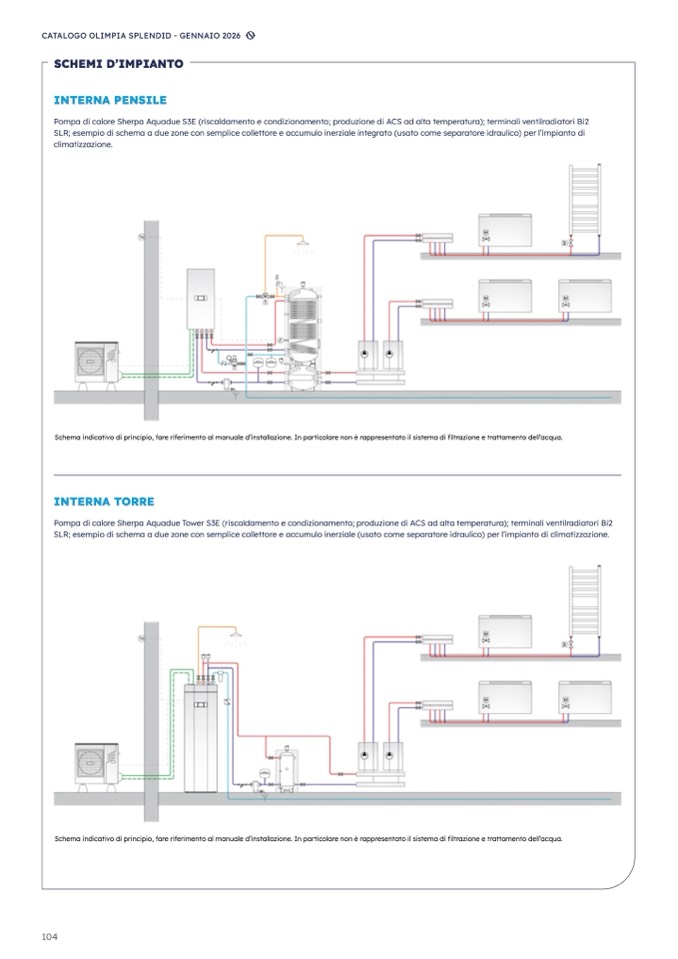

SCHEMI D’IMPIANT

O

INTERNA PENSILE

Pompa di calore Sherpa Aquadue S3E (riscaldamento e condizionamento; produzione di ACS ad alta temperatura); terminali ventilradiatori Bi

2

SLR; esempio di schema a due zone con semplice collettore e accumulo inerziale integrato (usato come separatore idraulico) per l’impianto d

i

climatizzazione.

Schema indicativo di principio, fare riferimento al manuale d’installazione. In particolare non è rappresentato il sistema di

filtrazione e trattamento dell’acqua.

INTERNA TORRE

Pompa di calore Sherpa Aquadue Tower S3E (riscaldamento e condizionamento; produzione di ACS ad alta temperatura); terminali ventilradiatori Bi

2

SLR; esempio di schema a due zone con semplice collettore e accumulo inerziale (usato come separatore idraulico) per l’impianto di climatizzazione.

Schema indicativo di principio, fare riferimento al manuale d’installazione. In particolare non è rappresentato il sistema di filtrazione e trattamento dell’acqua

.

104
