CATALOGO OLIMPIA SPLENDID - GENNAIO 202

6

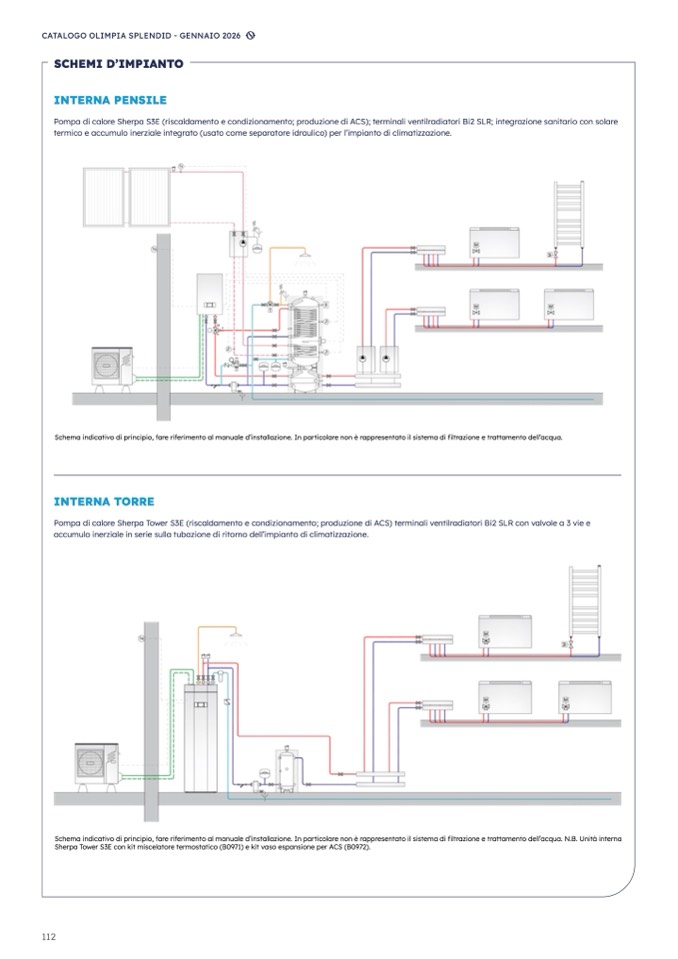

SCHEMI D’IMPIANT

O

INTERNA PENSILE

Pompa di calore Sherpa S3E (riscaldamento e condizionamento; produzione di ACS); terminali ventilradiatori Bi2 SLR; integrazione sanitario con solar

e

termico e accumulo inerziale integrato (usato come separatore idraulico) per l’impianto di climatizzazione

.

Schema indicativo di principio, fare riferimento al manuale d’installazione. In particolare non è rappresentato il sistema di

filtrazione e trattamento dell’acqua.

INTERNA TORRE

Pompa di calore Sherpa Tower S3E (riscaldamento e condizionamento; produzione di ACS) terminali ventilradiatori Bi2 SLR con valvole a 3 vie

e

accumulo inerziale in serie sulla tubazione di ritorno dell’impianto di climatizzazione

.

Schema indicativo di principio, fare riferimento al manuale d’installazione. In particolare non è rappresentato il sistema di filtrazione e trattamento dell’acqua. N.B. Unità intern

a

Sherpa Tower S3E con kit miscelatore termostatico (B0971) e kit vaso espansione per ACS (B0972)

.

112
