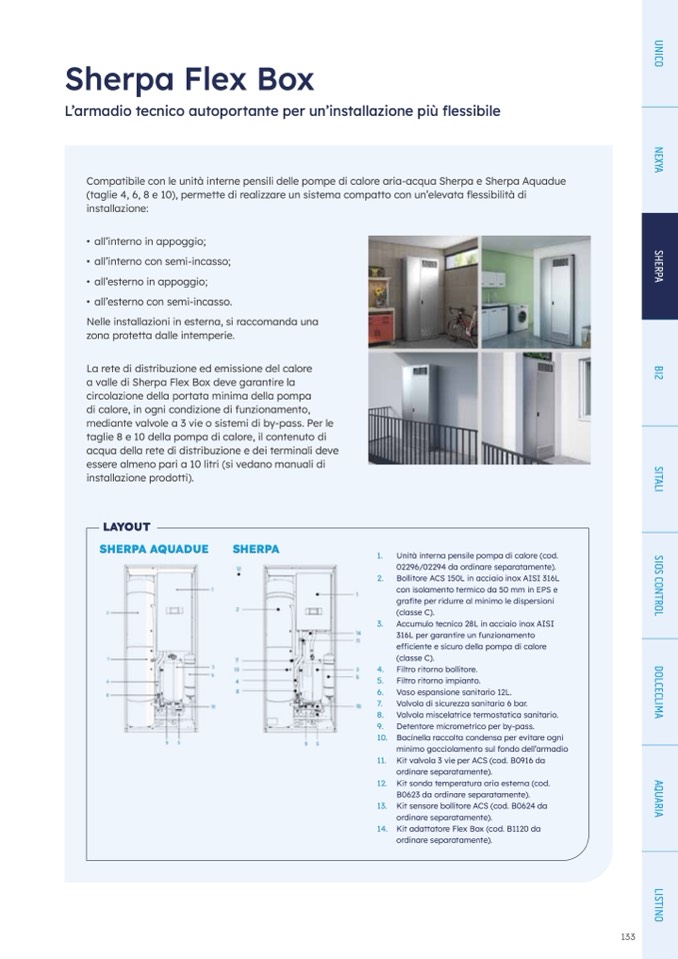

Sherpa Flex Bo

x

L’armadio tecnico autoportante per un’installazione più

flessibile

Compatibile con le unità interne pensili delle pompe di calore aria-acqua Sherpa e Sherpa Aquadu

e

(taglie 4, 6, 8 e 10), permette di realizzare un sistema compatto con un’elevata

flessibilità di

installazione

:

•

•

•

•

all’interno in appoggio;

all’interno con semi-incasso

;

all’esterno in appoggio;

all’esterno con semi-incasso.

Nelle installazioni in esterna, si raccomanda un

a

zona protetta dalle intemperie.

La rete di distribuzione ed emissione del calore

a valle di Sherpa Flex Box deve garantire la

circolazione della portata minima della pomp

a

di calore, in ogni condizione di funzionamento

,

mediante valvole a 3 vie o sistemi di by-pass. Per le

taglie 8 e 10 della pompa di calore, il contenuto d

i

acqua della rete di distribuzione e dei terminali deve

essere almeno pari a 10 litri (si vedano manuali di

installazione prodotti).

LAYOUT

SHERPA AQUADUE

SHERPA

1.

Unità interna pensile pompa di calore (cod.

02296/02294 da ordinare separatamente).

2.

Bollitore ACS 150L in acciaio inox AISI 316L

con isolamento termico da 50 mm in EPS e

grafite per ridurre al minimo le dispersion

i

(classe C)

.

3.

Accumulo tecnico 28L in acciaio inox AISI

316L per garantire un funzionament

o

efficiente e sicuro della pompa di calore

(classe C)

.

4. Filtro ritorno bollitore

.

5. Filtro ritorno impianto

.

6. Vaso espansione sanitario 12L

.

7.

Valvola di sicurezza sanitaria 6 bar

.

8. Valvola miscelatrice termostatica sanitario

.

9. Detentore micrometrico per by-pass

.

10.

Bacinella raccolta condensa per evitare ogni

minimo gocciolamento sul fondo dell’armadio

11.

Kit valvola 3 vie per ACS (cod. B0916 da

ordinare separatamente).

12.

Kit sonda temperatura aria esterna (cod.

B0623 da ordinare separatamente)

.

13.

Kit sensore bollitore ACS (cod. B0624 da

ordinare separatamente).

14.

Kit adattatore Flex Box (cod. B1120 da

ordinare separatamente).
