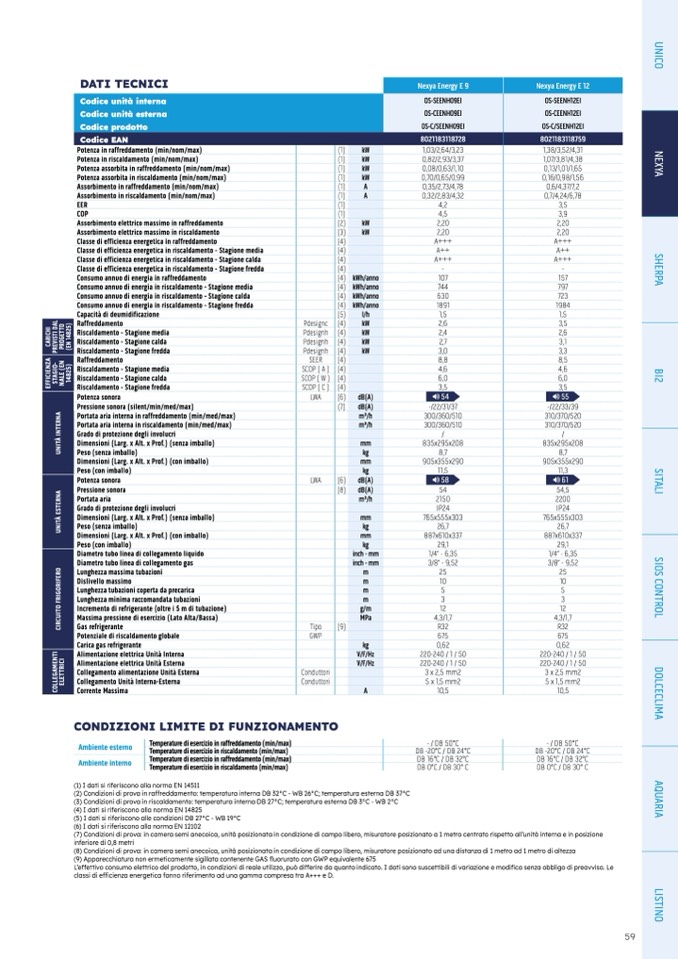

DATI TECNICI
Nexya Energy E 9
Nexya Energy E 1
2
Codice unità interna
OS-SEENH09EI
OS-SEENH12E
I
Codice unità esterna
OS-CEENH09EI
OS-CEENH12E
I
Codice prodotto
OS-C/SEENH09EI
OS-C/SEENH12EI
Codice EAN
8021183118728
8021183118759
Potenza in raffreddamento (min/nom/max)
(1)
kW
1,03/2,64/3,23
1,38/3,52/4,31
Potenza in riscaldamento (min/nom/max)
(1)
kW
0,82/2,93/3,37
1,07/3,81/4,38
Potenza assorbita in raffreddamento (min/nom/max)
(1)
kW
0,08/0,63/1,10
0,13/1,01/1,6
5
Potenza assorbita in riscaldamento (min/nom/max)
(1)
kW
0,70/0,65/0,99
0,16/0,98/1,5
6
Assorbimento in raffreddamento (min/nom/max)
(1)
A
0,35/2,73/4,78
0,6/4,37/7,2
Assorbimento in riscaldamento (min/nom/max)
(1)
A
0,32/2,83/4,32
0,7/4,24/6,78
EER
(1)
4,2
3,5
COP
(1)
4,5
3,9
Assorbimento elettrico massimo in raffreddamento
(2)
kW
2,20
2,20
Assorbimento elettrico massimo in riscaldamento
(3)
kW
2,20
2,20
Classe di efficienza energetica in raffreddamento
(4)
A+++
A++
+
Classe di efficienza energetica in riscaldamento - Stagione media
(4)
A++
A++
Classe di efficienza energetica in riscaldamento - Stagione calda
(4)
A+++
A++
+
Classe di efficienza energetica in riscaldamento - Stagione fredda
(4)
-
-
Consumo annuo di energia in raffreddamento
(4) kWh/anno
107
157
Consumo annuo di energia in riscaldamento - Stagione media
(4) kWh/anno
744
79
7
Consumo annuo di energia in riscaldamento - Stagione calda
(4) kWh/anno
630
72
3
Consumo annuo di energia in riscaldamento - Stagione fredda
(4) kWh/anno
1891
1984
Capacit
à di deumidificazione
(5)
l/h
1,5
1,5
Raffreddamento
Pdesignc (4)
kW
2,6
3,5
Riscaldamento - Stagione media
Pdesignh (4)
kW
2,4
2,6
Riscaldamento - Stagione calda
Pdesignh (4)
kW
2,7
3,1
Riscaldamento - Stagione fredda
Pdesignh (4)
kW
3,0
3,3
Raffreddamento
SEER
(4)
8,8
8,5
Riscaldamento - Stagione media
SCOP ( A ) (4)
4,6
4,
6
Riscaldamento - Stagione calda
SCOP ( W ) (4)
6,0
6,
0
Riscaldamento - Stagione fredda
SCOP ( C ) (4)
3,5
3,5
Potenza sonora
LWA
(6) dB(A)
54
55
Pressione sonora (silent/min/med/max)
(7)
dB(A)
-/22/31/37
-/22/33/39
Portata aria interna in raffreddamento (min/med/max)
m³/h
300/360/510
310/370/520
Portata aria interna in riscaldamento (min/med/max)
m³/h
300/360/510
310/370/520
Grado di protezione degli involucri
/
/
Dimensioni (Larg. x Alt. x Prof.) (senza imballo)
mm
835x295x208
835x295x20
8
Peso (senza imballo)
kg
8,7
8,
7
Dimensioni (Larg. x Alt. x Prof.) (con imballo)
mm
905x355x290
905x355x290
Peso (con imballo)
kg
11,5
11,3
Potenza sonora
LWA
(6) dB(A)
58
6
1
Pressione sonora
(8) dB(A)
54
54,
5
Portata aria
m³/h
2150
2200
Grado di protezione degli involucri
IP24
IP24
Dimensioni (Larg. x Alt. x Prof.) (senza imballo)
mm
765x555x303
765x555x303
Peso (senza imballo)
kg
26,7
26,7
Dimensioni (Larg. x Alt. x Prof.) (con imballo)
mm
887x610x337
887x610x337
Peso (con imballo)
kg
29,1
29,
1
Diametro tubo linea di collegamento liquido
inch - mm
1/4” - 6,35
1/4” - 6,3
5
Diametro tubo linea di collegamento gas
inch - mm
3/8” - 9,52
3/8” - 9,52
Lunghezza massima tubazioni
m
25
25
Dislivello massimo
m
10
1
0
Lunghezza tubazioni coperta da precarica
m
5
5
Lunghezza minima raccomandata tubazioni
m
3
3
Incremento di refrigerante (oltre i 5 m di tubazione)
g/m
12
1
2
Massima pressione di esercizio (Lato Alta/Bassa)
MPa
4,3/1,7
4,3/1,
7
Gas refrigerante
Tipo
(9)
R32
R3
2
Potenziale di riscaldamento globale
GWP
675
675
Carica gas refrigerante
kg
0,62
0,6
2
Alimentazione elettrica Unità Interna
V/F/Hz
220-240 / 1 / 50
220-240 / 1 / 5
0
Alimentazione elettrica Unità Esterna
V/F/Hz
220-240 / 1 / 50
220-240 / 1 / 5
0
Collegamento alimentazione Unità Esterna
Conduttori
3 x 2,5 mm2
3 x 2,5 mm
2
Collegamento Unità Interna-Esterna
Conduttori
5 x 1,5 mm2
5 x 1,5 mm2
Corrente Massima
A
10,5
10,
5
- / DB 50°C
DB -20°C / DB 24°C
DB 16°C / DB 32°C
DB 0°C / DB 30° C
- / DB 50°
C
DB -20°C / DB 24°
C
DB 16°C / DB 32°C
DB 0°C / DB 30°
C
CONDIZIONI LIMITE DI FUNZIONAMENT
O
Ambiente esterno
Ambiente interno
Temperature di esercizio in raffreddamento (min/max)
Temperature di esercizio in riscaldamento (min/max)
Temperature di esercizio in raffreddamento (min/max)
Temperature di esercizio in riscaldamento (min/max)
(1) I dati si riferiscono alla norma EN 1451
1
(2) Condizioni di prova in ra
ffreddamento: temperatura interna DB 32°C - WB 26°C; temperatura esterna DB 37°
C
(3) Condizioni di prova in riscaldamento: temperatura interna DB 27°C; temperatura esterna DB 3°C - WB 2°
C
(4) I dati si riferiscono alla norma EN 1482
5
(5) I dati si riferiscono alle condizioni DB 27°C - WB 19°C
(6) I dati si riferiscono alla norma EN 12102
(7) Condizioni di prova: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1 metro centrato rispetto all’unità interna e in posizione
inferiore di 0,8 metri
(8) Condizioni di prova: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato ad una distanza di 1 metro ad 1 metro di altezz
a
(9) Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente 67
5
L’effettivo consumo elettrico del prodotto, in condizioni di reale utilizzo, può differire da quanto indicato. I dati sono suscettibili di variazione e modi
fica senza obbligo di preavviso. Le
classi di efficienza energetica fanno riferimento ad una gamma compresa tra A+++ e D.
