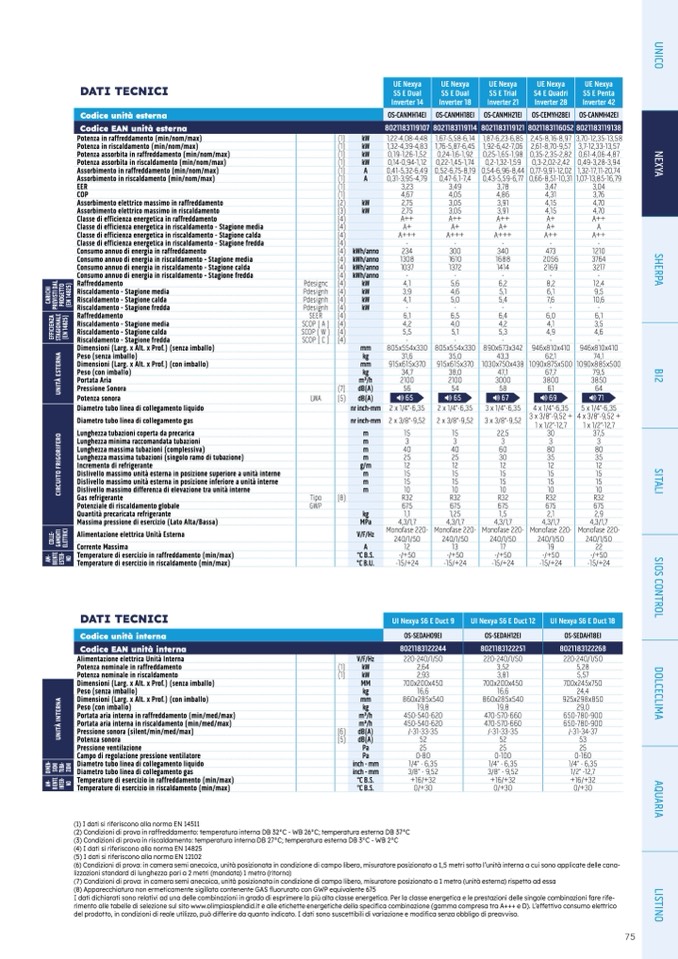

DATI TECNICI
UE Nexya
UE Nexy
a
UE Nexy
a
UE Nexya
UE Nexya
S5 E Dua
l
S5 E Dual
S5 E Trial
S4 E Quadri
S5 E Penta
Inverter 14
Inverter 18
Inverter 21
Inverter 28
Inverter 4
2
Codice unità esterna
OS-CANMH14EI
OS-CANMH18EI
OS-CANMH21EI
OS-CEMYH28EI
OS-CANMH42E
I
Codice EAN unità esterna
8021183119107 8021183119114 8021183119121 8021183116052 802118311913
8
Potenza in raffreddamento (min/nom/max)
(1)
kW
1,22-4,08-4,48 1,67-5,58-6,14 1,87-6,23-6,85 2,45-8,16-8,97 3,70-12,35-13,5
8
Potenza in riscaldamento (min/nom/max)
(1)
kW
1,32-4,39-4,83 1,76-5,87-6,45 1,92-6,42-7,06 2,61-8,70-9,57 3,7-12,33-13,57
Potenza assorbita in raffreddamento (min/nom/max)
(1)
kW
0,19-1,26-1,52 0,24-1,6-1,92 0,25-1,65-1,98 0,35-2,35-2,82 0,61-4,06-4,8
7
Potenza assorbita in riscaldamento (min/nom/max)
(1)
kW
0,14-0,94-1,12 0,22-1,45-1,74 0,2-1,32-1,59 0,3-2,02-2,42 0,49-3,28-3,94
Assorbimento in raffreddamento (min/nom/max)
(1)
A
0,41-5,32-6,49 0,52-6,75-8,19 0,54-6,96-8,44 0,77-9,91-12,02 1,32-17,11-20,74
Assorbimento in riscaldamento (min/nom/max)
(1)
A
0,31-3,95-4,79 0,47-6,1-7,4 0,43-5,59-6,77 0,66-8,51-10,31 1,07-13,85-16,7
9
EER
(1)
3,23
3,49
3,78
3,47
3,04
COP
(1)
4,67
4,05
4,86
4,31
3,76
Assorbimento elettrico massimo in raffreddamento
(2)
kW
2,75
3,05
3,91
4,15
4,70
Assorbimento elettrico massimo in riscaldamento
(3)
kW
2,75
3,05
3,91
4,15
4,70
Classe di efficienza energetica in raffreddamento
(4)
A++
A++
A++
A+
A++
Classe di efficienza energetica in riscaldamento - Stagione media
(4)
A+
A+
A+
A+
A
Classe di efficienza energetica in riscaldamento - Stagione calda
(4)
A+++
A+++
A+++
A++
A++
Classe di efficienza energetica in riscaldamento - Stagione fredda
(4)
-
-
-
-
-
Consumo annuo di energia in raffreddamento
(4) kWh/anno
234
300
340
473
1210
Consumo annuo di energia in riscaldamento - Stagione media
(4) kWh/anno
1308
1610
1688
2056
3764
Consumo annuo di energia in riscaldamento - Stagione calda
(4) kWh/anno
1037
1372
1414
2169
321
7
Consumo annuo di energia in riscaldamento - Stagione fredda
(4) kWh/ann
o
-
-
-
-
-
Raffreddamento
Pdesignc (4)
kW
4,1
5,6
6,2
8,2
12,
4
Riscaldamento - Stagione media
Pdesignh (4)
kW
3,9
4,6
5,1
6,1
9,5
Riscaldamento - Stagione calda
Pdesignh (4)
kW
4,1
5,0
5,4
7,6
10,
6
Riscaldamento - Stagione fredda
Pdesignh (4)
k
W
-
-
-
-
-
Raffreddamento
SEER
(4)
6,1
6,5
6,4
6,0
6,1
Riscaldamento - Stagione media
SCOP ( A ) (4)
4,2
4,0
4,2
4,1
3,5
Riscaldamento - Stagione calda
SCOP ( W ) (4)
5,5
5,1
5,3
4,9
4,
6
Riscaldamento - Stagione fredda
SCOP ( C ) (4)
-
-
-
-
-
Dimensioni (Larg. x Alt. x Prof.) (senza imballo)
mm
805x554x330 805x554x330 890x673x342 946x810x410 946x810x410
Peso (senza imballo)
kg
31,6
35,0
43,3
62,1
74,
1
Dimensioni (Larg. x Alt. x Prof.) (con imballo)
mm
915x615x370 915x615x370 1030x750x438 1090x875x500 1090x885x50
0
Peso (con imballo)
kg
34,7
38,0
47,1
67,7
79,
5
Portata Aria
m³/h
2100
2100
3000
3800
3850
Pressione Sonora
(7)
dB(A)
56
54
58
61
6
4
Potenza sonora
(5) dB(A)
65
65
67
69
7
1
Diametro tubo linea di collegamento liquido
nr inch-mm 2 x 1/4”-6,35
2 x 1/4”-6,35
3 x 1/4”-6,35 4 x 1/4”-6,35
5 x 1/4”-6,3
5
Diametro tubo linea di collegamento gas
nr inch-mm 2 x 3/8”-9,52 2 x 3/8”-9,52 3 x 3/8”-9,52 3 x 3/8”-9,52
+
4 x 3/8”-9,52 +
1 x 1/2”-12,7
1 x 1/2”-12,7
Lunghezza tubazioni coperta da precarica
m
15
15
22,5
30
37,5
Lunghezza minima raccomandata tubazioni
m
3
3
3
3
3
Lunghezza massima tubazioni (complessiva)
m
40
40
60
80
8
0
Lunghezza massima tubazioni (singolo ramo di tubazione)
m
25
25
30
35
35
Incremento di refrigerante
g/m
12
12
12
12
12
Dislivello massimo unità esterna in posizione superiore a unità interne
m
15
15
15
15
1
5
Dislivello massimo unità esterna in posizione inferiore a unità interne
m
15
15
15
15
1
5
Dislivello massimo differenza di elevazione tra unità interne
m
10
10
10
10
1
0
Gas refrigerante
Tipo
(8)
R32
R32
R32
R32
R32
Potenziale di riscaldamento globale
GWP
675
675
675
675
675
Quantità precaricata refrigerante
kg
1,1
1,25
1,5
2,1
2,9
Massima pressione di esercizio (Lato Alta/Bassa)
MPa
4,3/1,7
4,3/1,7
4,3/1,7
4,3/1,7
4,3/1,
7
Alimentazione elettrica Unità Esterna
V/F/Hz Monofase 220
-
Monofase 220
-
Monofase 220-
Monofase 220-
Monofase 220-
240/1/50
240/1/50
240/1/5
0
240/1/50
240/1/5
0
Corrente Massima
A
12
13
17
19
22
Temperature di esercizio in raffreddamento (min/max)
°C B.S.
-/+50
-/+50
-/+50
-/+50
-/+5
0
Temperature di esercizio in riscaldamento (min/max)
°C B.U.
-15/+24
-15/+24
-15/+24
-15/+24
-15/+24
LWA
DATI TECNICI
UI Nexya S6 E Duct 9
UI Nexya S6 E Duct 12
UI Nexya S6 E Duct 1
8
Codice unità interna
OS-SEDAH09EI
OS-SEDAH12EI
OS-SEDAH18EI
Codice EAN unità interna
8021183122244
8021183122251
802118312226
8
Alimentazione elettrica Unità Interna
V/F/Hz
220-240/1/50
220-240/1/50
220-240/1/5
0
Potenza nominale in raffreddamento
(1)
kW
2,64
3,52
5,28
Potenza nominale in riscaldamento
(1)
kW
2,93
3,81
5,5
7
Dimensioni (Larg. x Alt. x Prof.) (senza imballo)
MM
700x200x450
700x200x450
700x245x75
0
Peso (senza imballo)
kg
16,6
16,6
24,4
Dimensioni (Larg. x Alt. x Prof.) (con imballo)
mm
860x285x540
860x285x540
925x298x85
0
Peso (con imballo)
kg
19,8
19,8
29,0
Portata aria interna in raffreddamento (min/med/max)
m³/h
450-540-620
470-570-660
650-780-900
Portata aria interna in riscaldamento (min/med/max)
m³/h
450-540-620
470-570-660
650-780-90
0
Pressione sonora (silent/min/med/max)
(6) dB(A)
/-31-33-35
/-31-33-35
/-31-34-3
7
Potenza sonora
(5) dB(A)
52
52
5
3
Pressione ventilazione
Pa
25
25
25
Campo di regolazione pressione ventilatore
Pa
0-80
0-100
0-160
Diametro tubo linea di collegamento liquido
inch - mm
1/4” - 6,35
1/4” - 6,35
1/4” - 6,3
5
Diametro tubo linea di collegamento gas
inch - mm
3/8” - 9,52
3/8” - 9,52
1/2” -12,
7
Temperature di esercizio in raffreddamento (min/max)
°C B.S.
+16/+32
+16/+32
+16/+32
Temperature di esercizio in riscaldamento (min/max)
°C B.S.
0/+30
0/+30
0/+3
0
(1) I dati si riferiscono alla norma EN 1451
1
(2) Condizioni di prova in ra
ffreddamento: temperatura interna DB 32°C - WB 26°C; temperatura esterna DB 37°
C
(3) Condizioni di prova in riscaldamento: temperatura interna DB 27°C; temperatura esterna DB 3°C - WB 2°
C
(4) I dati si riferiscono alla norma EN 1482
5
(5) I dati si riferiscono alla norma EN 1210
2
(6) Condizioni di prova: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1,5 metri sotto l’unità interna a cui sono applicate delle cana
-
lizzazioni standard di lunghezza pari a 2 metri (mandata) 1 metro (ritorno)
(7) Condizioni di prova: in camera semi anecoica, unità posizionata in condizione di campo libero, misuratore posizionato a 1 metro (unità esterna) rispetto ad ess
a
(8) Apparecchiatura non ermeticamente sigillata contenente GAS fluorurato con GWP equivalente 67
5
I dati dichiarati sono relativi ad una delle combinazioni in grado di esprimere la più alta classe energetica. Per la classe energetica e le prestazioni delle singole combinazioni fare rife-
rimento alle tabelle di selezione sul sito www.olimpiasplendid.it e alle etichette energetiche della specifica combinazione (gamma compresa tra A+++ e D). L’e
ffettivo consumo elettrico
del prodotto, in condizioni di reale utilizzo, può differire da quanto indicato. I dati sono suscettibili di variazione e modifica senza obbligo di preavviso.
