Volume nominale serbatoio

l

100

190

Setting di temperatura acqua calda sanitaria

Tset

°C

55

5

2

Temperatura di riferimento acqua calda sanitaria

θwh

°C

55

52,6

COPdhw (EN16147: A7/W52)

zona media

2,61

2,62

COPdhw (EN16147: A14/W52)

zona calda

2,51

2,94

Efficienza energetica del riscaldamento dell’acqua (zona:media UE 812/2013

)

ηWH

%

108

12

8

Volume massimo di acqua miscelata a 40℃

Vmax

l

108

240

Profilo di carico dichiarato (UNI EN 16147)

M

L

Classe energetica

A+

A+

Tempo di riscaldamento

time

h:min

01:30:00

02:30:00

Temperatura massima dell’acqua (senza/con riscaldatore elettrico)

°C

55/70

55/7

0

Energia assorbita durante il tempo di riscaldamento

Weh

kWh

1,5

2,9

Potenza assorbita in standby

Pes

W

22

5

0

Resistenza elettrica

kW / A

1,5 / 7,0

2,0 / 9,1

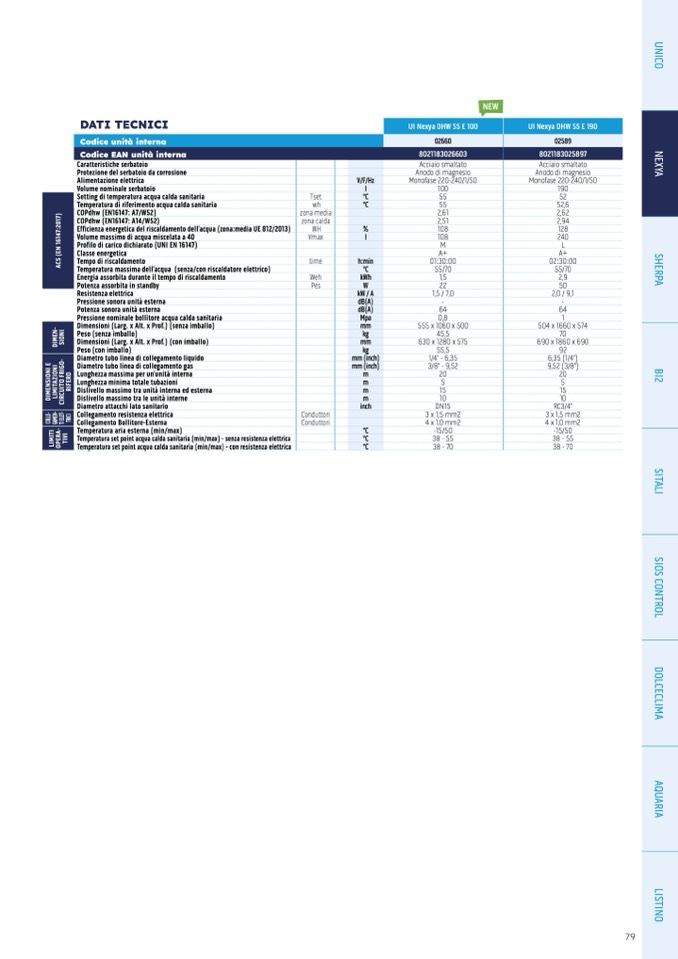

DATI TECNICI

UI Nexya DHW S5 E 100

UI Nexya DHW S5 E 190

Codice unità interna

02660

02589

Codice EAN unità interna

8021183026603

8021183025897

Caratteristiche serbatoio

Acciaio smaltato

Acciaio smaltato

Protezione del serbatoio da corrosione

Anodo di magnesio

Anodo di magnesi

o

Alimentazione elettrica

V/F/Hz

Monofase 220-240/1/50

Monofase 220-240/1/5

0

Pressione sonora unità esterna

dB(A

)

-

-

Potenza sonora unità esterna

dB(A)

64

64

Pressione nominale bollitore acqua calda sanitaria

Mpa

0,8

1

Dimensioni (Larg. x Alt. x Prof.) (senza imballo)

mm

555 x 1060 x 500

504 x 1660 x 57

4

Peso (senza imballo)

kg

45,5

70

Dimensioni (Larg. x Alt. x Prof.) (con imballo)

mm

630 x 1280 x 575

690 x 1860 x 690

Peso (con imballo)

kg

55,5

9

2

Diametro tubo linea di collegamento liquido

mm (inch)

1/4” - 6,35

6,35 (1/4”

)

Diametro tubo linea di collegamento gas

mm (inch)

3/8” - 9,52

9,52 (3/8”)

Lunghezza massima per un’unità interna

m

20

20

Lunghezza minima totale tubazioni

m

5

5

Dislivello massimo tra unità interna ed esterna

m

15

15

Collegamento resistenza elettrica

Conduttori

3 x 1,5 mm2

3 x 1,5 mm

2

Collegamento Bollitore-Esterna

Conduttori

4 x 1,0 mm2

4 x 1,0 mm2

Temperatura aria esterna (min/max)

°C

-15/50

-15/5

0

Temperatura set point acqua calda sanitaria (min/max) - senza resistenza elettrica

38 - 55

38 - 5

5

Temperatura set point acqua calda sanitaria (min/max) - con resistenza elettrica

38 - 70

38 - 70

Dislivello massimo tra le unità interne

m

10

10

Diametro attacchi lato sanitario

inch

DN15

RC3/4”
