SISTEMA COVER HP

SETTORE DI

APPLICAZIONE

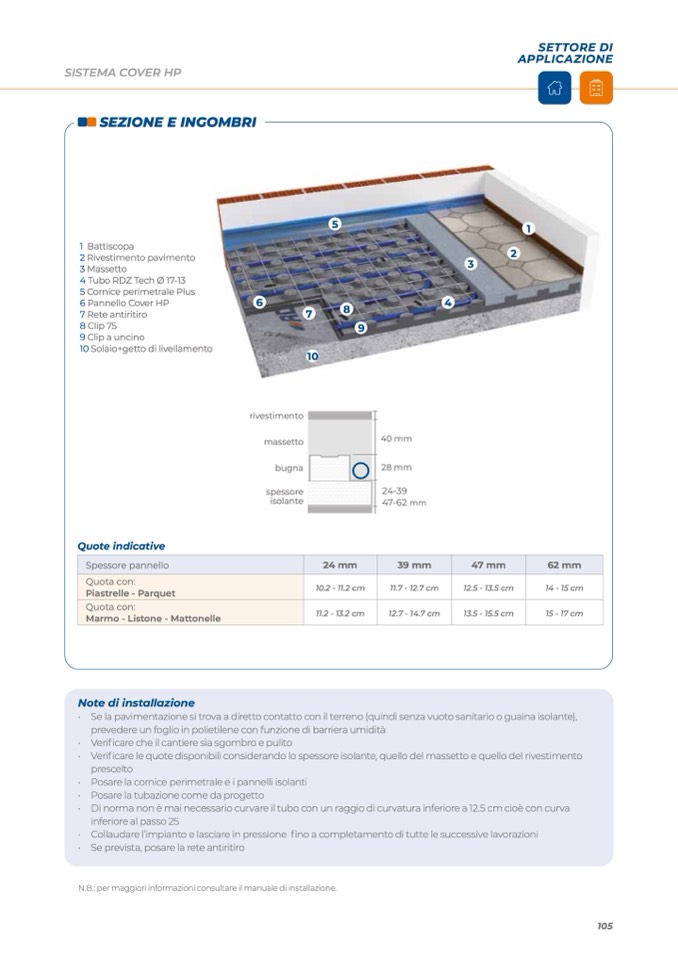

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Massetto

4 Tubo RDZ Tech Ø 17-13

5 Cornice perimetrale Plus

6 Pannello Cover HP

7 Rete antiritiro

8 Clip 75

9 Clip a uncino

10 Solaio+getto di livellamento

5

9

40 mm

28 mm

24-39

47-62 mm

11.7 - 12.7 cm

12.7 - 14.7 cm

1

2

3

Quote indicative

6

7

10

8

4

rivestimento

massetto

bugna

spessore

isolante

Spessore pannello

Note di installazione

24 mm

10.2 - 11.2 cm

11.2 - 13.2 cm

12.5 - 13.5 cm

13.5 - 15.5 cm

14 - 15 cm

15 - 17 cm

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante),

prevedere un foglio in polietilene con funzione di barriera umidità

• Verificare che il cantiere sia sgombro e pulito

• Verificare le quote disponibili considerando lo spessore isolante, quello del massetto e quello del rivestimento

prescelto

• Posare la cornice perimetrale e i pannelli isolanti

• Posare la tubazione come da progetto

• Di norma non è mai necessario curvare il tubo con un raggio di curvatura inferiore a 12.5 cm cioè con curva

inferiore al passo 25

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Se prevista, posare la rete antiritiro

N.B.: per maggiori informazioni consultare il manuale di installazione.

39 mm

47 mm

62 mm

Quota con:

Piastrelle - Parquet

Quota con:

Marmo - Listone - Mattonelle
