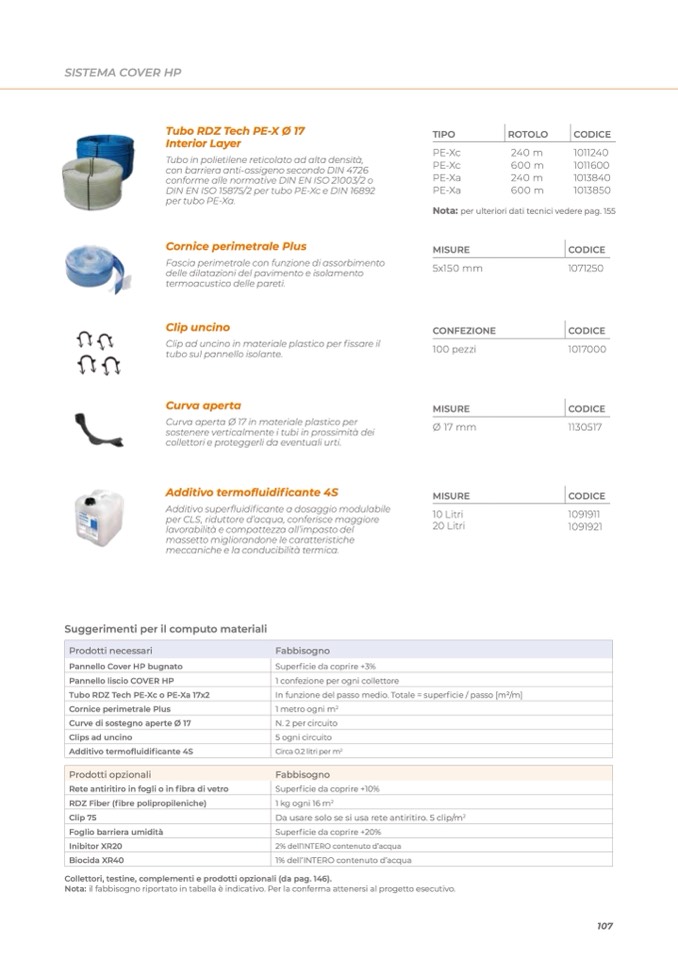

SISTEMA COVER HP

Tubo RDZ Tech PE-X Ø 17

Interior Layer

Tubo in polietilene reticolato ad alta densità,

con barriera anti-ossigeno secondo DIN 4726

conforme alle normative DIN EN ISO 21003/2 o

DIN EN ISO 15875/2 per tubo PE-Xc e DIN 16892

per tubo PE-Xa.

Cornice perimetrale Plus

Fascia perimetrale con funzione di assorbimento

delle dilatazioni del pavimento e isolamento

termoacustico delle pareti.

Clip uncino

Clip ad uncino in materiale plastico per fissare il

tubo sul pannello isolante.

Curva aperta

Curva aperta Ø 17 in materiale plastico per

sostenere verticalmente i tubi in prossimità dei

collettori e proteggerli da eventuali urti.

Additivo termofluidificante 4S

Additivo superfluidificante a dosaggio modulabile

per CLS, riduttore d’acqua, conferisce maggiore

lavorabilità e compattezza all’impasto del

massetto migliorandone le caratteristiche

meccaniche e la conducibilità termica.

TIPO

PE-Xc

PE-Xc

PE-Xa

PE-Xa

ROTOLO

240 m

600 m

240 m

600 m

CODICE

1011240

1011600

1013840

1013850

Nota: per ulteriori dati tecnici vedere pag. 155

MISURE

5x150 mm

CONFEZIONE

100 pezzi

MISURE

Ø 17 mm

MISURE

10 Litri

20 Litri

CODICE

1071250

CODICE

1017000

CODICE

1130517

CODICE

1091911

1091921

Suggerimenti per il computo materiali

Prodotti necessari

Fabbisogno

Pannello Cover HP bugnato

Superficie da coprire +3%

Pannello liscio COVER HP

1 confezione per ogni collettore

Tubo RDZ Tech PE-Xc o PE-Xa 17x2

In funzione del passo medio. Totale = superficie / passo [m2/m]

Cornice perimetrale Plus

1 metro ogni m

2

Curve di sostegno aperte Ø 17

N. 2 per circuito

Clips ad uncino

5 ogni circuito

Additivo termofluidificante 4S

Circa 0.2 litri per m

2

Prodotti opzionali

Fabbisogno

Rete antiritiro in fogli o in fibra di vetro

Superficie da coprire +10%

RDZ Fiber (fibre polipropileniche)

1 kg ogni 16 m

2

Clip 75

Da usare solo se si usa rete antiritiro. 5 clip/m

2

Foglio barriera umidità

Superficie da coprire +20%

Inibitor XR20

2% dell’INTERO contenuto d’acqua

Biocida XR40

1% dell’INTERO contenuto d’acqua

Collettori, testine, complementi e prodotti opzionali (da pag. 146).

Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.

107
