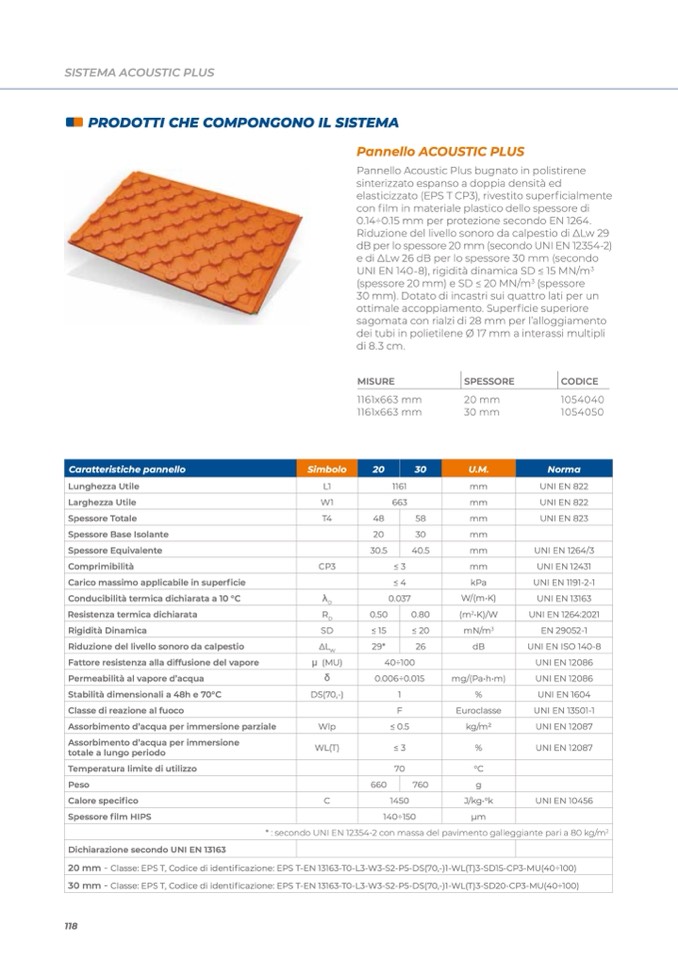

SISTEMA ACOUSTIC PLUS

PRODOTTI CHE COMPONGONO IL SISTEMA

Pannello ACOUSTIC PLUS

Pannello Acoustic Plus bugnato in polistirene

sinterizzato espanso a doppia densità ed

elasticizzato (EPS T CP3), rivestito superficialmente

con film in materiale plastico dello spessore di

0.14÷0.15 mm per protezione secondo EN 1264.

Riduzione del livello sonoro da calpestio di ΔLw 29

dB per lo spessore 20 mm (secondo UNI EN 12354-2)

e di ΔLw 26 dB per lo spessore 30 mm (secondo

UNI EN 140-8), rigidità dinamica SD ≤ 15 MN/m

3

(spessore 20 mm) e SD ≤ 20 MN/m

3

(spessore

30 mm). Dotato di incastri sui quattro lati per un

ottimale accoppiamento. Superficie superiore

sagomata con rialzi di 28 mm per l’alloggiamento

dei tubi in polietilene Ø 17 mm a interassi multipli

di 8.3 cm.

MISURE

1161x663 mm

1161x663 mm

SPESSORE

20 mm

30 mm

CODICE

1054040

1054050

Caratteristiche pannello

Simbolo

20

30

U.M.

Norma

Lunghezza Utile

L1

1161

mm

UNI EN 822

Larghezza Utile

W1

663

mm

UNI EN 822

Spessore Totale

T4

48

58

mm

UNI EN 823

Spessore Base Isolante

20

30

mm

Spessore Equivalente

30.5

40.5

mm

UNI EN 1264/3

Comprimibilità

CP3

≤3

mm

UNI EN 12431

Carico massimo applicabile in superficie

≤4

kPa

UNI EN 1191-2-1

Conducibilità termica dichiarata a 10 °C

λ

D

0.037

W/(m•K)

UNI EN 13163

Resistenza termica dichiarata

R

D

0.50

0.80

(m

2

•K)/W

UNI EN 1264:2021

Rigidità Dinamica

SD

≤ 15

≤ 20

mN/m

3

EN 29052-1

Riduzione del livello sonoro da calpestio

ΔL

W

29*

26

dB

UNI EN ISO 140-8

Fattore resistenza alla diffusione del vapore

μ (MU)

40÷100

UNI EN 12086

Permeabilità al vapore d’acqua

δ

0.006÷0.015

mg/(Pa•h•m)

UNI EN 12086

Stabilità dimensionali a 48h e 70°C

DS(70,-)

1

%

UNI EN 1604

Classe di reazione al fuoco

F

Euroclasse

UNI EN 13501-1

Assorbimento d’acqua per immersione parziale

Wlp

≤ 0.5

kg/m2

UNI EN 12087

Assorbimento d’acqua per immersione

totale a lungo periodo

WL(T)

≤3

%

UNI EN 12087

Temperatura limite di utilizzo

70

°C

Peso

660

760

g

Calore specifico

C

1450

J/kg•°k

UNI EN 10456

Spessore film HIPS

140÷150

μm

* : secondo UNI EN 12354-2 con massa del pavimento galleggiante pari a 80 kg/m

2

Dichiarazione secondo UNI EN 13163

20 mm - Classe: EPS T, Codice di identificazione: EPS T-EN 13163-T0-L3-W3-S2-P5-DS(70,-)1-WL(T)3-SD15-CP3-MU(40÷100)

30 mm - Classe: EPS T, Codice di identificazione: EPS T-EN 13163-T0-L3-W3-S2-P5-DS(70,-)1-WL(T)3-SD20-CP3-MU(40÷100)
