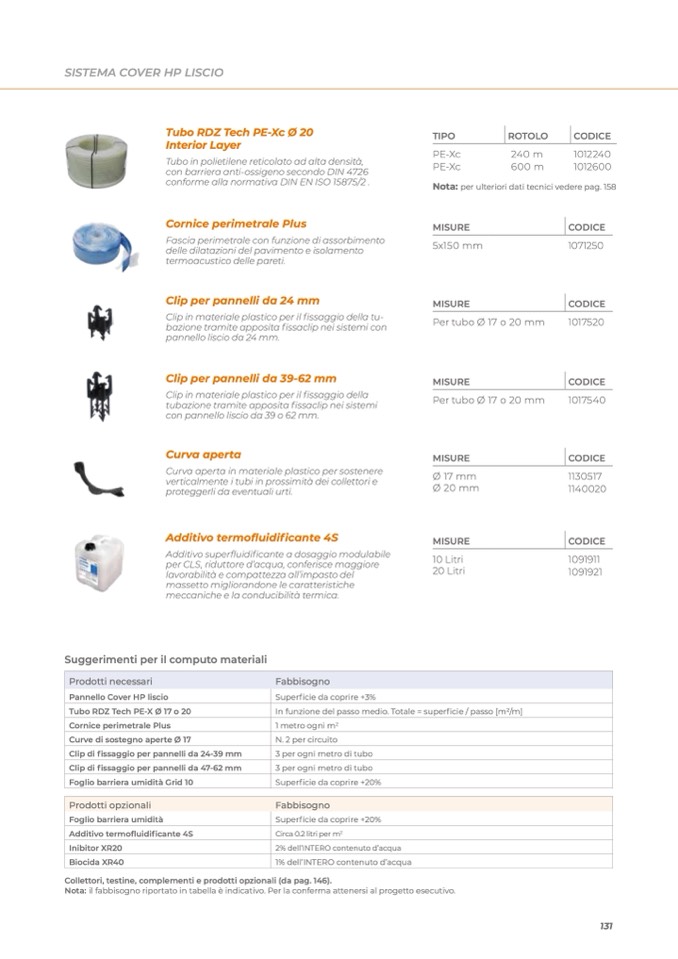

SISTEMA COVER HP LISCIO
Tubo RDZ Tech PE-Xc Ø 20
Interior Layer
Tubo in polietilene reticolato ad alta densità,
con barriera anti-ossigeno secondo DIN 4726
conforme alla normativa DIN EN ISO 15875/2 .
Cornice perimetrale Plus
Fascia perimetrale con funzione di assorbimento
delle dilatazioni del pavimento e isolamento
termoacustico delle pareti.
Clip per pannelli da 24 mm
Clip in materiale plastico per il fissaggio della tu-
bazione tramite apposita fissaclip nei sistemi con
pannello liscio da 24 mm.
Clip per pannelli da 39-62 mm
Clip in materiale plastico per il fissaggio della
tubazione tramite apposita fissaclip nei sistemi
con pannello liscio da 39 o 62 mm.
Curva aperta
Curva aperta in materiale plastico per sostenere
verticalmente i tubi in prossimità dei collettori e
proteggerli da eventuali urti.
Additivo termofluidificante 4S
Additivo superfluidificante a dosaggio modulabile
per CLS, riduttore d’acqua, conferisce maggiore
lavorabilità e compattezza all’impasto del
massetto migliorandone le caratteristiche
meccaniche e la conducibilità termica.
TIPO
PE-Xc
PE-Xc
ROTOLO
240 m
600 m
CODICE
1012240
1012600
Nota: per ulteriori dati tecnici vedere pag. 158
MISURE
5x150 mm
MISURE
Per tubo Ø 17 o 20 mm
MISURE
Per tubo Ø 17 o 20 mm
MISURE
Ø 17 mm
Ø 20 mm
MISURE
10 Litri
20 Litri
CODICE
1071250
CODICE
1017520
CODICE
1017540
CODICE
1130517
1140020
CODICE
1091911
1091921
Suggerimenti per il computo materiali
Prodotti necessari
Fabbisogno
Pannello Cover HP liscio
Superficie da coprire +3%
Tubo RDZ Tech PE-X Ø 17 o 20
In funzione del passo medio. Totale = superficie / passo [m2/m]
Cornice perimetrale Plus
1 metro ogni m
2
Curve di sostegno aperte Ø 17
N. 2 per circuito
Clip di fissaggio per pannelli da 24-39 mm
3 per ogni metro di tubo
Clip di fissaggio per pannelli da 47-62 mm
3 per ogni metro di tubo
Foglio barriera umidità Grid 10
Superficie da coprire +20%
Prodotti opzionali
Fabbisogno
Foglio barriera umidità
Superficie da coprire +20%
Additivo termofluidificante 4S
Circa 0.2 litri per m
2
Inibitor XR20
2% dell’INTERO contenuto d’acqua
Biocida XR40
1% dell’INTERO contenuto d’acqua
Collettori, testine, complementi e prodotti opzionali (da pag. 146).
Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.
131
