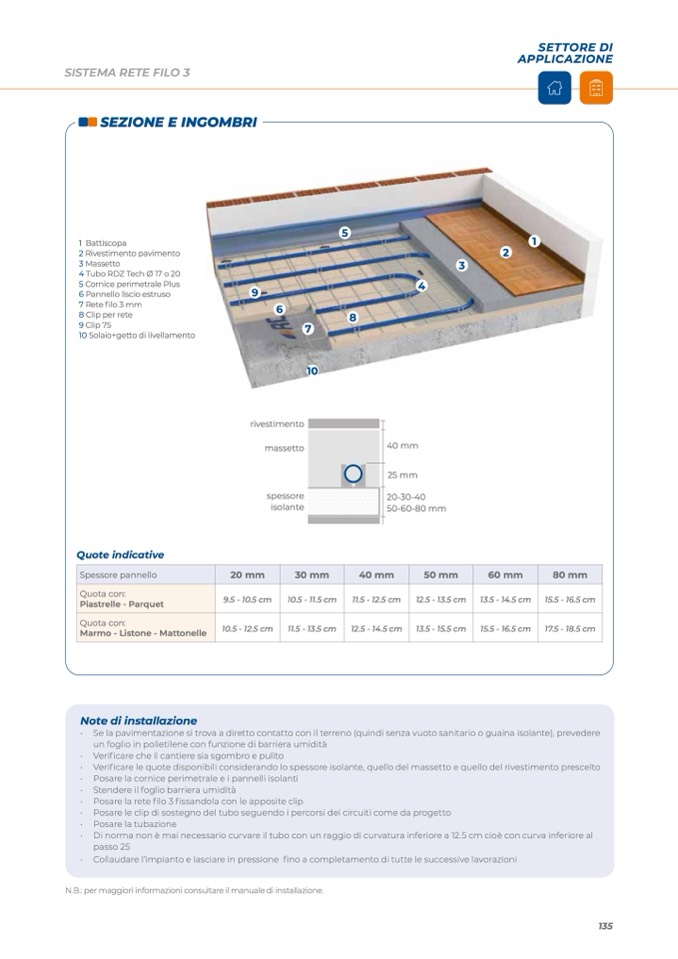

SISTEMA RETE FILO 3

SETTORE DI

APPLICAZIONE

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Massetto

4TuboRDZTechØ17o20

5 Cornice perimetrale Plus

6 Pannello liscio estruso

7Retefilo3mm

8 Clip per rete

9 Clip 75

10 Solaio+getto di livellamento

5

1

9

6

7

rivestimento

massetto

spessore

isolante

40 mm

25 mm

20-30-40

50-60-80 mm

8

10

3

4

2

Quote indicative

Spessore pannello

20 mm

30 mm

40 mm

50 mm

60 mm

80 mm

Quota con:

Piastrelle - Parquet

9.5 - 10.5 cm

10.5 - 11.5 cm

11.5 - 12.5 cm

12.5 - 13.5 cm

13.5 - 14.5 cm

15.5 - 16.5 cm

Quota con:

Marmo - Listone - Mattonelle

10.5 - 12.5 cm

11.5 - 13.5 cm

12.5 - 14.5 cm

13.5 - 15.5 cm

15.5 - 16.5 cm

17.5 - 18.5 cm

Note di installazione

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante), prevedere

un foglio in polietilene con funzione di barriera umidità

• Verificare che il cantiere sia sgombro e pulito

• Verificare le quote disponibili considerando lo spessore isolante, quello del massetto e quello del rivestimento prescelto

• Posare la cornice perimetrale e i pannelli isolanti

• Stendere il foglio barriera umidità

• Posare la rete filo 3 fissandola con le apposite clip

• Posare le clip di sostegno del tubo seguendo i percorsi dei circuiti come da progetto

• Posare la tubazione

• Di norma non è mai necessario curvare il tubo con un raggio di curvatura inferiore a 12.5 cm cioè con curva inferiore al

passo 25

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

N.B.: per maggiori informazioni consultare il manuale di installazione.
