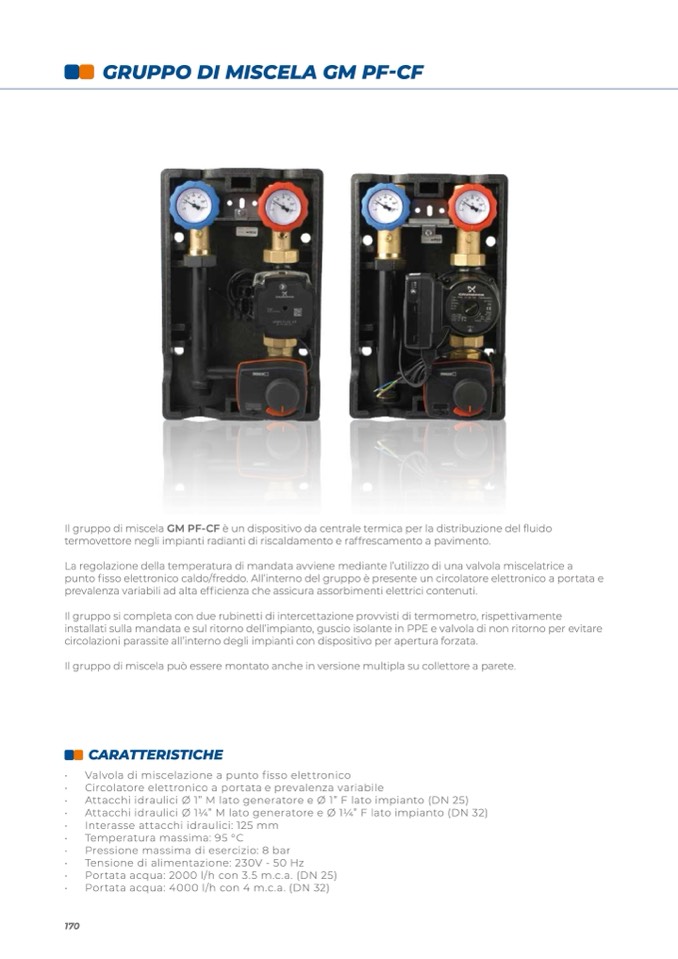

GRUPPO DI MISCELA GM PF-CF

Il gruppo di miscela GM PF-CF è un dispositivo da centrale termica per la distribuzione del fluido

termovettore negli impianti radianti di riscaldamento e raffrescamento a pavimento.

La regolazione della temperatura di mandata avviene mediante l’utilizzo di una valvola miscelatrice a

punto fisso elettronico caldo/freddo. All’interno del gruppo

è presente un circolatore elettronico a portata e

prevalenza variabili ad alta efficienza che assicura assorbimenti elettrici contenuti.

Il gruppo si completa con due rubinetti di intercettazione provvisti di termometro, rispettivamente

installati sulla mandata e sul ritorno dell’impianto, guscio isolante in PPE e valvola di non ritorno per evitare

circolazioni parassite all’interno degli impianti con dispositivo per apertura forzata.

Il gruppo di miscela può essere montato anche in versione multipla su collettore a parete.

CARATTERISTICHE

•

Valvola di miscelazione a punto fisso elettronico

•

Circolatore elettronico a portata e prevalenza variabile

•

Attacchi idraulici Ø 1” M lato generatore e Ø 1” F lato impianto (DN 25)

•

Attacchi idraulici Ø 11⁄4” M lato generatore e Ø 11⁄4” F lato impianto (DN 32)

•

Interasse attacchi idraulici: 125 mm

•

Temperatura massima: 95 °C

•

Pressione massima di esercizio: 8 bar

•

Tensione di alimentazione: 230V - 50 Hz

•

Portata acqua: 2000 l/h con 3.5 m.c.a. (DN 25)

•

Portata acqua: 4000 l/h con 4 m.c.a. (DN 32)

170
