DISPOSITIVI DI TERMOREGOLAZIONE
Zona 1 (es. zona giorno)
7
TIG 14
zona 1
zona 1
pavimento
7
Zona 2 (es. zona notte)
TIG 14
zona 1
zona 2
pavimento
DEUMIDIFICATORE
DEUMIDIFICATORE
4
5
40
°C
60
80
100
0
120
40
°C
60
80
100
0
120
40
°C
60
80
100
0
120
40
°C
60
0
120
4
5
20
20
20
20
80
100
2
1
6
INERZIALE
INERZIALE
3
Pompa di calore
in alternativa
Separatore idraulico da prevedere in caso
di utilizzo del collettore mod. 2Z al posto
del 2Z-CS
Caldaia
Refrigeratore
d’acqua
172

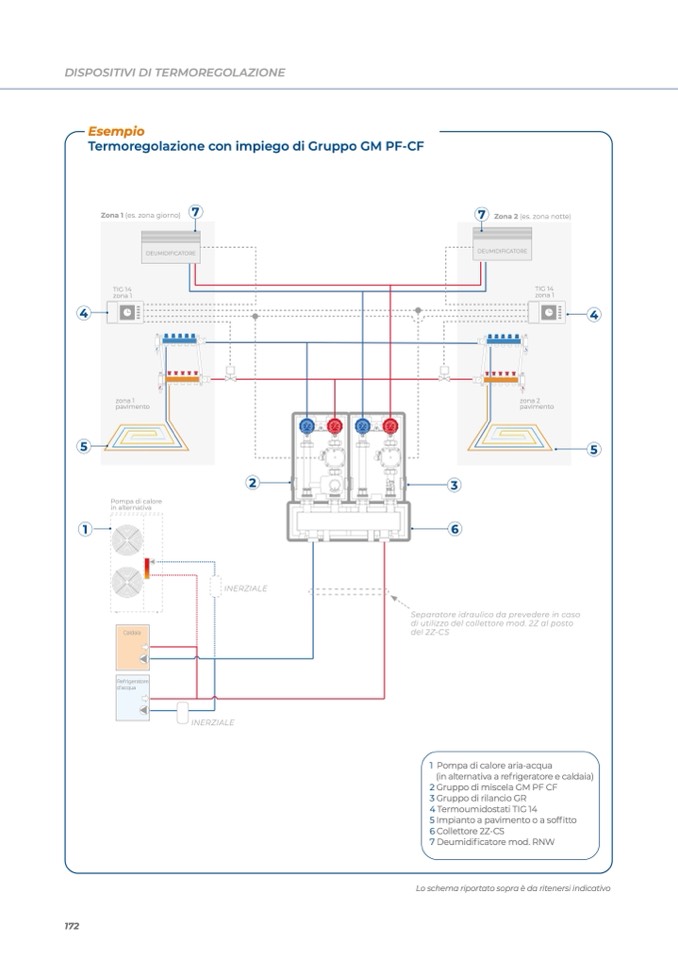

Esempio
Termoregolazione con impiego di Gruppo GM PF-CF
1 Pompa di calore aria-acqua
(in alternativa a refrigeratore e caldaia)
2 Gruppo di miscela GM PF CF
3 Gruppo di rilancio GR
4 Termoumidostati TIG 14
5 Impianto a pavimento o a soffitto
6 Collettore 2Z-CS
7 Deumidificatore mod. RNW
Lo schema riportato sopra è da ritenersi indicativo
