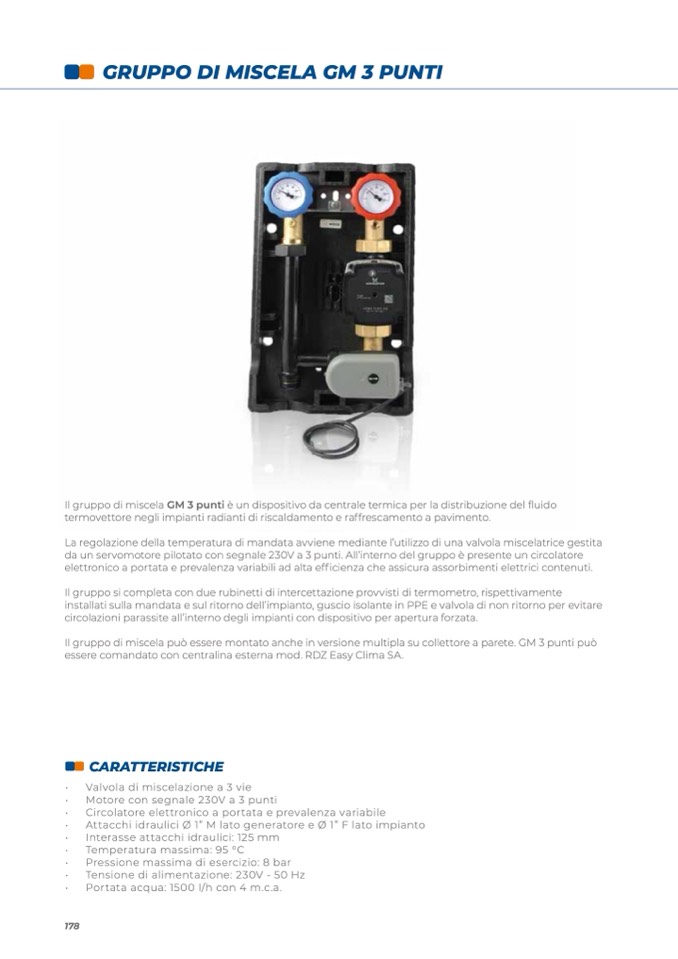

GRUPPO DI MISCELA GM 3 PUNTI
Il gruppo di miscela GM 3 punti è un dispositivo da centrale termica per la distribuzione del fluido
termovettore negli impianti radianti di riscaldamento e raffrescamento a pavimento.
La regolazione della temperatura di mandata avviene mediante l’utilizzo di una valvola miscelatrice gestita
da un servomotore pilotato con segnale 230V a 3 punti. All’interno del gruppo è presente un circolatore
elettronico a portata e prevalenza variabili ad alta efficienza che assicura assorbimenti elettrici contenuti.
Il gruppo si completa con due rubinetti di intercettazione provvisti di termometro, rispettivamente
installati sulla mandata e sul ritorno dell’impianto, guscio isolante in PPE e valvola di non ritorno per evitare
circolazioni parassite all’interno degli impianti con dispositivo per apertura forzata.
Il gruppo di miscela può essere montato anche in versione multipla su collettore a parete. GM 3 punti può
essere comandato con centralina esterna mod. RDZ Easy Clima SA.
CARATTERISTICHE
•
Valvola di miscelazione a 3 vie
•
Motore con segnale 230V a 3 punti
•
Circolatore elettronico a portata e prevalenza variabile
•
Attacchi idraulici Ø 1” M lato generatore e Ø 1” F lato impianto
•
Interasse attacchi idraulici: 125 mm
•
Temperatura massima: 95 °C
•
Pressione massima di esercizio: 8 bar
•
Tensione di alimentazione: 230V - 50 Hz
•
Portata acqua: 1500 l/h con 4 m.c.a.
