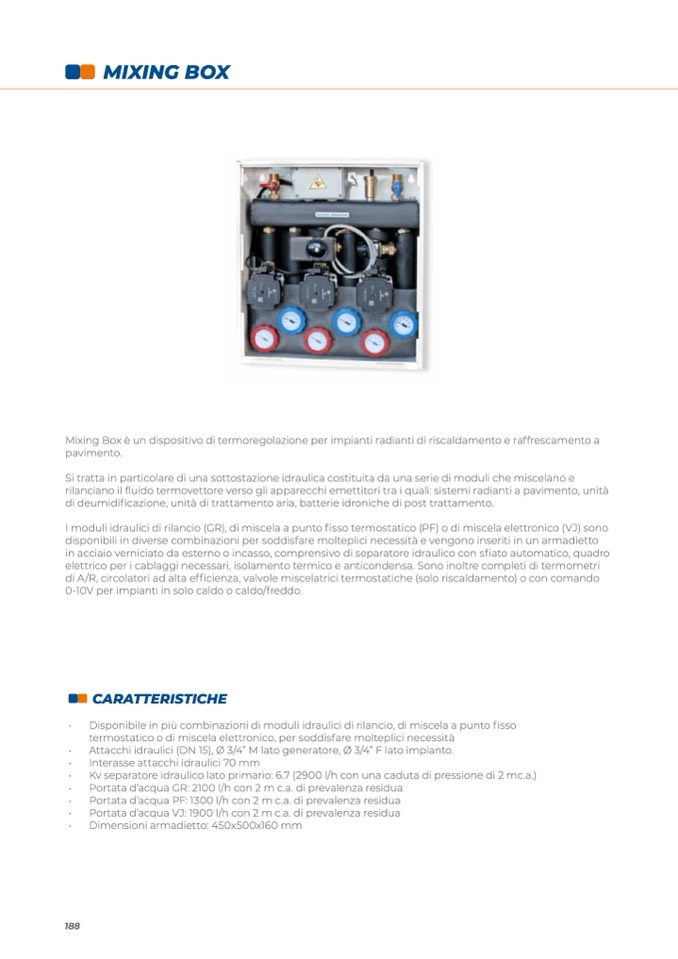

MIXING BOX

Mixing Box è un dispositivo di termoregolazione per impianti radianti di riscaldamento e raffrescamento a

pavimento.

Si tratta in particolare di una sottostazione idraulica costituita da una serie di moduli che miscelano e

rilanciano il fluido termovettore verso gli apparecchi emettitori tra i quali: sistemi radianti a pavimento, unità

di deumidificazione, unità di trattamento aria, batterie idroniche di post trattamento.

I moduli idraulici di rilancio (GR), di miscela a punto fisso termostatico (PF) o di miscela elettronico (VJ) sono

disponibili in diverse combinazioni per soddisfare molteplici necessità e vengono inseriti in un armadietto

in acciaio verniciato da esterno o incasso, comprensivo di separatore idraulico con sfiato automatico, quadro

elettrico per i cablaggi necessari, isolamento termico e anticondensa. Sono inoltre completi di termometri

di A/R, circolatori ad alta efficienza, valvole miscelatrici termostatiche (solo riscaldamento) o con comando

0-10V per impianti in solo caldo o caldo/freddo.

CARATTERISTICHE

•

Disponibile in più combinazioni di moduli idraulici di rilancio, di miscela a punto fisso

termostatico o di miscela elettronico, per soddisfare molteplici necessità

•

Attacchi idraulici (DN 15), Ø 3/4” M lato generatore, Ø 3/4” F lato impianto.

•

Interasse attacchi idraulici 70 mm

•

Kv separatore idraulico lato primario: 6.7 (2900 l/h con una caduta di pressione di 2 mc.a.)

•

Portata d’acqua GR: 2100 l/h con 2 m c.a. di prevalenza residua

•

Portata d’acqua PF: 1300 l/h con 2 m c.a. di prevalenza residua

•

Portata d’acqua VJ: 1900 l/h con 2 m c.a. di prevalenza residua

•

Dimensioni armadietto: 450x500x160 mm
