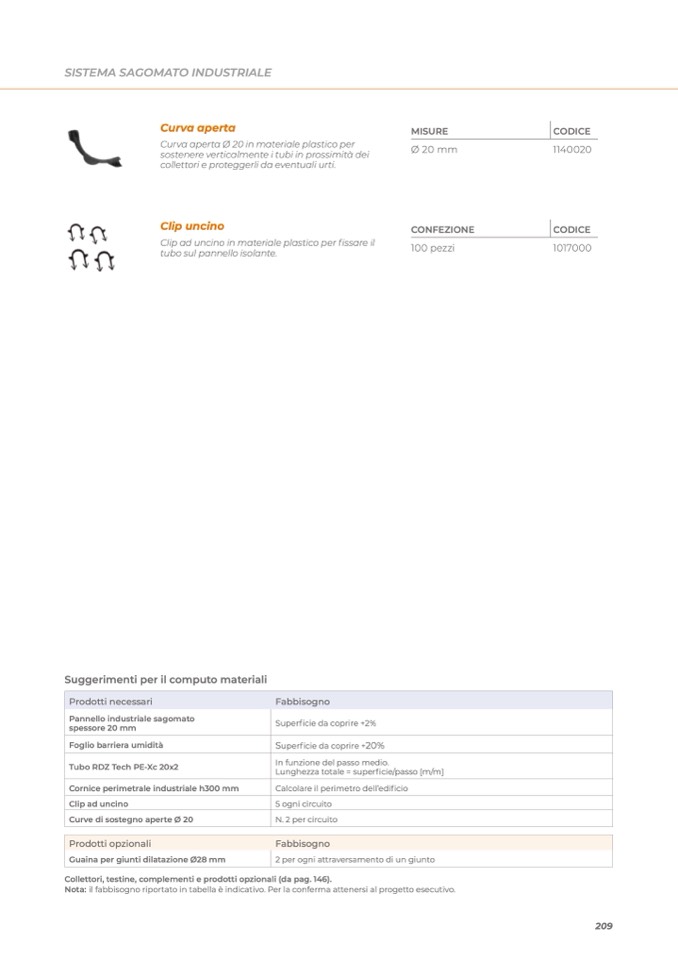

SISTEMA SAGOMATO INDUSTRIALE

Curva aperta

Curva aperta Ø 20 in materiale plastico per

sostenere verticalmente i tubi in prossimità dei

collettori e proteggerli da eventuali urti.

Clip uncino

Clip ad uncino in materiale plastico per fissare il

tubo sul pannello isolante.

MISURE

Ø 20 mm

CONFEZIONE

100 pezzi

CODICE

1140020

CODICE

1017000

Suggerimenti per il computo materiali

Prodotti necessari

Fabbisogno

Pannello industriale sagomato

spessore 20 mm

Superficie da coprire +2%

Foglio barriera umidità

Superficie da coprire +20%

Tubo RDZ Tech PE-Xc 20x2

In funzione del passo medio.

Lunghezza totale = superficie/passo [m/m]

Cornice perimetrale industriale h300 mm

Calcolare il perimetro dell’edificio

Clip ad uncino

5 ogni circuito

Curve di sostegno aperte Ø 20

N. 2 per circuito

Prodotti opzionali

Fabbisogno

Guaina per giunti dilatazione Ø28 mm

2 per ogni attraversamento di un giunto

Collettori, testine, complementi e prodotti opzionali (da pag. 146).

Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.

209
