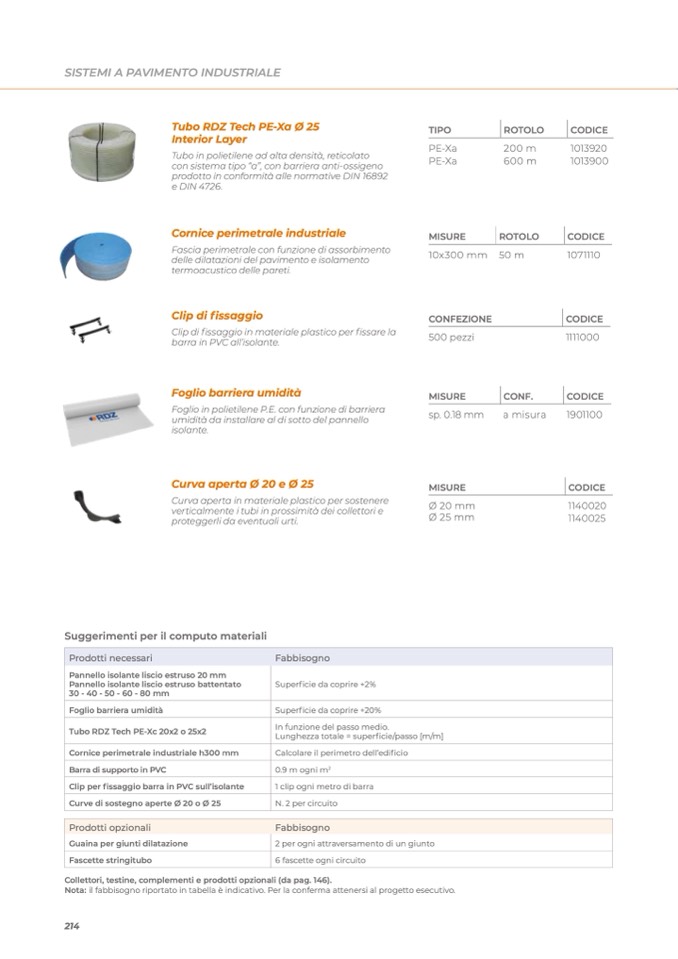

SISTEMI A PAVIMENTO INDUSTRIALE

Tubo RDZ Tech PE-Xa Ø 25

Interior Layer

Tubo in polietilene ad alta densità, reticolato

con sistema tipo “a”, con barriera anti-ossigeno

prodotto in conformità alle normative DIN 16892

e DIN 4726.

Cornice perimetrale industriale

Fascia perimetrale con funzione di assorbimento

delle dilatazioni del pavimento e isolamento

termoacustico delle pareti.

Clip di fissaggio

Clip di fissaggio in materiale plastico per fissare la

barra in PVC all’isolante.

Foglio barriera umidità

Foglio in polietilene P.E. con funzione di barriera

umidità da installare al di sotto del pannello

isolante.

Curva aperta Ø 20 e Ø 25

Curva aperta in materiale plastico per sostenere

verticalmente i tubi in prossimità dei collettori e

proteggerli da eventuali urti.

TIPO

PE-Xa

PE-Xa

MISURE

10x300 mm

CONFEZIONE

500 pezzi

MISURE

sp. 0.18 mm

MISURE

Ø 20 mm

Ø 25 mm

ROTOLO

200 m

600 m

ROTOLO

50 m

CONF.

a misura

CODICE

1013920

1013900

CODICE

1071110

CODICE

1111000

CODICE

1901100

CODICE

1140020

1140025

Suggerimenti per il computo materiali

Prodotti necessari

Fabbisogno

Pannello isolante liscio estruso 20 mm

Pannello isolante liscio estruso battentato

30 - 40 - 50 - 60 - 80 mm

Superficie da coprire +2%

Foglio barriera umidità

Superficie da coprire +20%

Tubo RDZ Tech PE-Xc 20x2 o 25x2

In funzione del passo medio.

Lunghezza totale = superficie/passo [m/m]

Cornice perimetrale industriale h300 mm

Calcolare il perimetro dell’edificio

Barra di supporto in PVC

0.9 m ogni m

2

Clip per fissaggio barra in PVC sull’isolante

1 clip ogni metro di barra

Curve di sostegno aperte Ø 20 o Ø 25

N. 2 per circuito

Prodotti opzionali

Fabbisogno

Guaina per giunti dilatazione

2 per ogni attraversamento di un giunto

Fascette stringitubo

6 fascette ogni circuito

Collettori, testine, complementi e prodotti opzionali (da pag. 146).

Nota: il fabbisogno riportato in tabella è indicativo. Per la conferma attenersi al progetto esecutivo.

214
