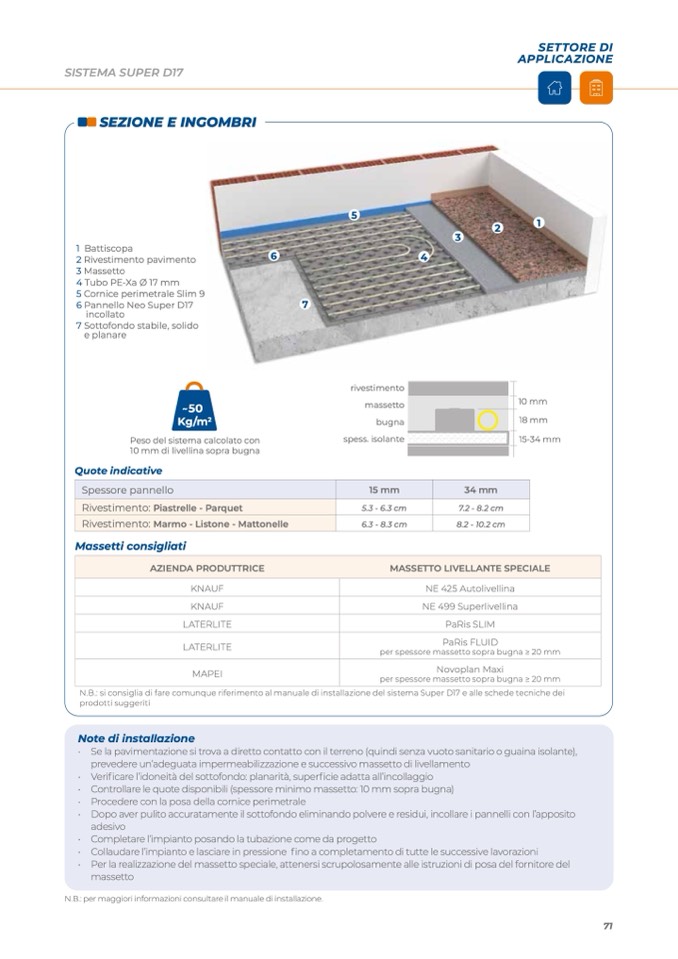

SISTEMA SUPER D17

SETTORE DI

APPLICAZIONE

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Massetto

4 Tubo PE-Xa Ø 17 mm

5 Cornice perimetrale Slim 9

6 Pannello Neo Super D17

7

incollato

7 Sottofondo stabile, solido

e planare

̃50

Kg/m

2

Peso del sistema calcolato con

10 mm di livellina sopra bugna

KNAUF

KNAUF

LATERLITE

LATERLITE

MAPEI

5

6

4

1

3

rivestimento

massetto

bugna

spess. isolante

5.3 - 6.3 cm

6.3 - 8.3 cm

10 mm

18 mm

15-34 mm

2

Quote indicative

Spessore pannello

15 mm

34 mm

Rivestimento: Piastrelle - Parquet

7.2 - 8.2 cm

8.2 - 10.2 cm

NE 425 Autolivellina

NE 499 Superlivellina

PaRis SLIM

PaRis FLUID

Rivestimento: Marmo - Listone - Mattonelle

Massetti consigliati

AZIENDA PRODUTTRICE

MASSETTO LIVELLANTE SPECIALE

per spessore massetto sopra bugna ≥ 20 mm

Novoplan Maxi

per spessore massetto sopra bugna ≥ 20 mm

N.B.: si consiglia di fare comunque riferimento al manuale di installazione del sistema Super D17 e alle schede tecniche dei

prodotti suggeriti

Note di installazione

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante),

prevedere un’adeguata impermeabilizzazione e successivo massetto di livellamento

• Verificare l’idoneità del sottofondo: planarità, superficie adatta all’incollaggio

• Controllare le quote disponibili (spessore minimo massetto: 10 mm sopra bugna)

• Procedere con la posa della cornice perimetrale

• Dopo aver pulito accuratamente il sottofondo eliminando polvere e residui, incollare i pannelli con l’apposito

adesivo

• Completare l’impianto posando la tubazione come da progetto

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Per la realizzazione del massetto speciale, attenersi scrupolosamente alle istruzioni di posa del fornitore del

massetto

N.B.: per maggiori informazioni consultare il manuale di installazione.
