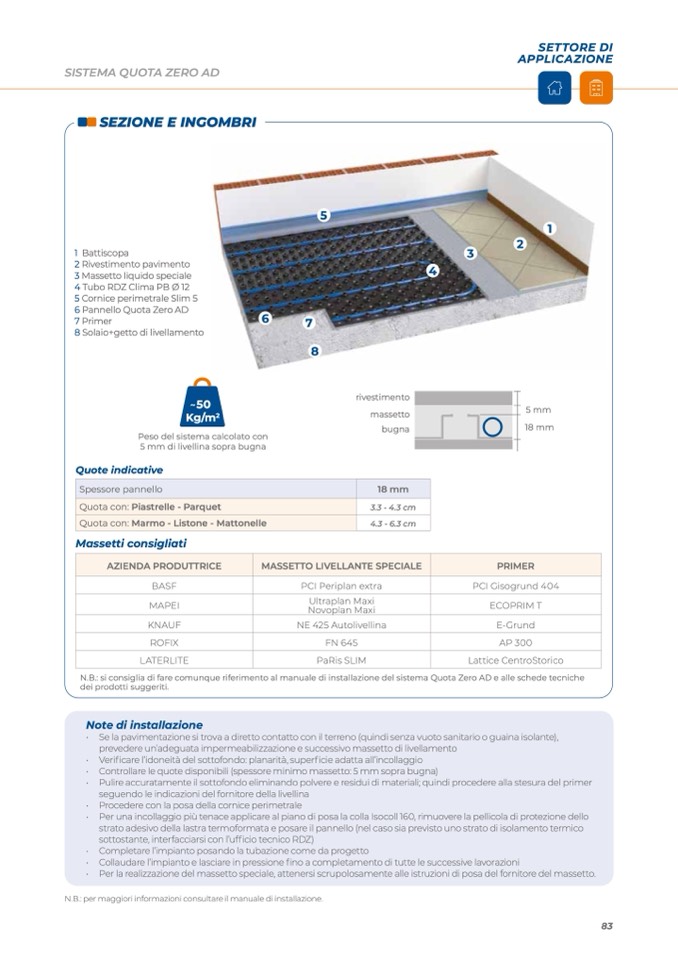

SISTEMA QUOTA ZERO AD

SETTORE DI

APPLICAZIONE

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Massetto liquido speciale

4TuboRDZClimaPBØ12

5 Cornice perimetrale Slim 5

6 Pannello Quota Zero AD

7 Primer

8 Solaio+getto di livellamento

Peso del sistema calcolato con

5 mm di livellina sopra bugna

BASF

MAPEI

KNAUF

ROFIX

LATERLITE

3

4

rivestimento

Kg/m

6

8

7

5

1

2

50

̃

2

rivestimento

massetto

bugna

3.3 - 4.3 cm

4.3 - 6.3 cm

5 mm

18 mm

Quote indicative

Spessore pannello

18 mm

Quota con: Piastrelle - Parquet

Quota con: Marmo - Listone - Mattonelle

Massetti consigliati

AZIENDA PRODUTTRICE

MASSETTO LIVELLANTE SPECIALE

PCI Periplan extra

Ultraplan Maxi

Novoplan Maxi

NE 425 Autolivellina

FN 645

PaRis SLIM

PCI Gisogrund 404

ECOPRIM T

E-Grund

AP 300

Lattice CentroStorico

PRIMER

N.B.: si consiglia di fare comunque riferimento al manuale di installazione del sistema Quota Zero AD e alle schede tecniche

dei prodotti suggeriti.

Note di installazione

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante),

prevedere un’adeguata impermeabilizzazione e successivo massetto di livellamento

• Verificare l’idoneità del sottofondo: planarità, superficie adatta all’incollaggio

• Controllare le quote disponibili (spessore minimo massetto: 5 mm sopra bugna)

• Pulire accuratamente il sottofondo eliminando polvere e residui di materiali; quindi procedere alla stesura del primer

seguendo le indicazioni del fornitore della livellina

• Procedere con la posa della cornice perimetrale

• Per una incollaggio più tenace applicare al piano di posa la colla Isocoll 160, rimuovere la pellicola di protezione dello

strato adesivo della lastra termoformata e posare il pannello (nel caso sia previsto uno strato di isolamento termico

sottostante, interfacciarsi con l’ufficio tecnico RDZ)

• Completare l’impianto posando la tubazione come da progetto

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Per la realizzazione del massetto speciale, attenersi scrupolosamente alle istruzioni di posa del fornitore del massetto.

N.B.: per maggiori informazioni consultare il manuale di installazione.

83
