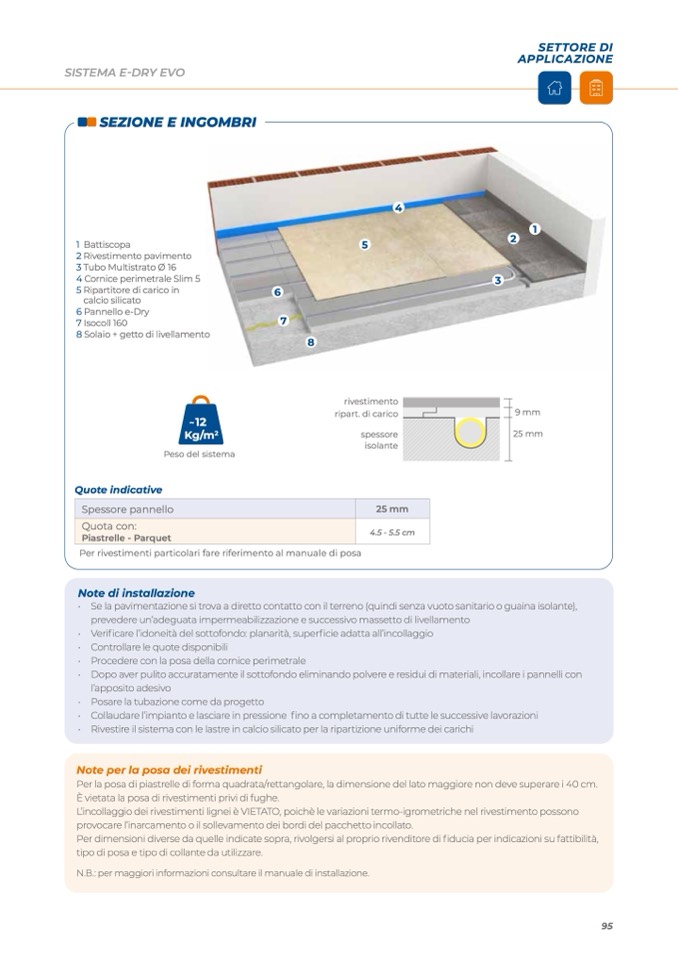

SISTEMA E-DRY EVO

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Tubo Multistrato Ø 16

4 Cornice perimetrale Slim 5

5 Ripartitore di carico in

calcio silicato

6 Pannello e-Dry

7 Isocoll 160

8 Solaio + getto di livellamento

SETTORE DI

APPLICAZIONE

Quote indicative

Spessore pannello

Quota con:

Piastrelle - Parquet

̃12

Kg/m

2

Peso del sistema

rivestimento

ripart. di carico

spessore

isolante

25 mm

4.5 - 5.5 cm

Per rivestimenti particolari fare riferimento al manuale di posa

Note di installazione

6

7

8

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante),

prevedere un’adeguata impermeabilizzazione e successivo massetto di livellamento

• Verificare l’idoneità del sottofondo: planarità, superficie adatta all’incollaggio

• Controllare le quote disponibili

• Procedere con la posa della cornice perimetrale

• Dopo aver pulito accuratamente il sottofondo eliminando polvere e residui di materiali, incollare i pannelli con

l’apposito adesivo

• Posare la tubazione come da progetto

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Rivestire il sistema con le lastre in calcio silicato per la ripartizione uniforme dei carichi

Note per la posa dei rivestimenti

Per la posa di piastrelle di forma quadrata/rettangolare, la dimensione del lato maggiore non deve superare i 40 cm.

È vietata la posa di rivestimenti privi di fughe.

L’incollaggio dei rivestimenti lignei è VIETATO, poichè le variazioni termo-igrometriche nel rivestimento possono

provocare l’inarcamento o il sollevamento dei bordi del pacchetto incollato.

Per dimensioni diverse da quelle indicate sopra, rivolgersi al proprio rivenditore di fiducia per indicazioni su fattibilità,

tipo di posa e tipo di collante da utilizzare.

N.B.: per maggiori informazioni consultare il manuale di installazione.

5

2

4

1

3

9 mm

25 mm

95
