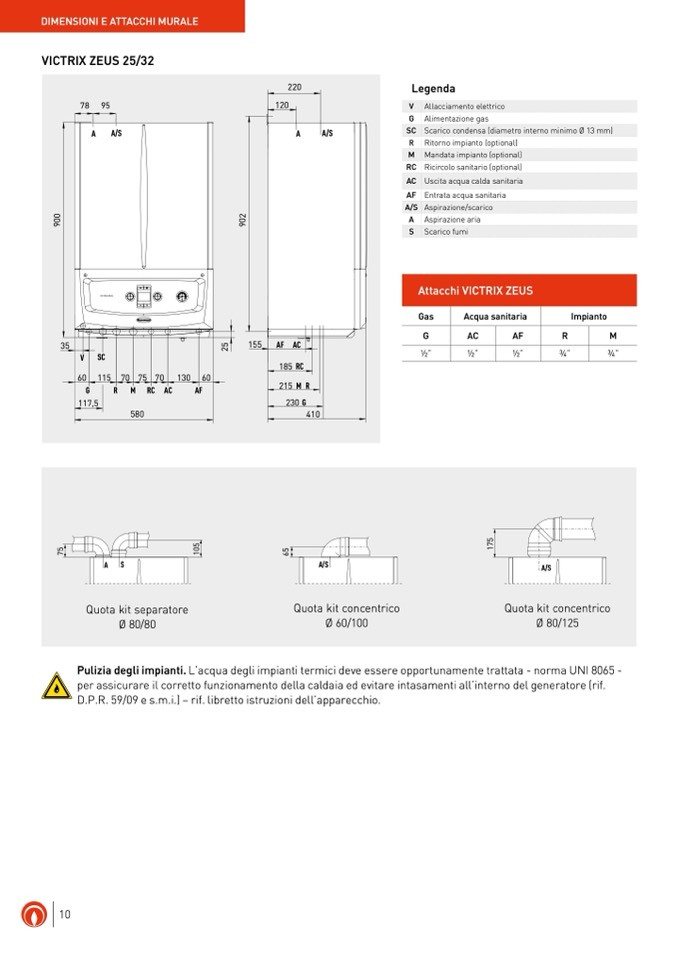

DIMENSIONI E ATTACCHI MURALE

VICTRIX ZEUS 25/32

35

155

AF AC

185 RC

215 M R

230 G

410

10

78 95

220

120

A

A/S

Legenda

V Allacciamento elettrico

G Alimentazione gas

SC Scarico condensa (diametro interno minimo Ø 13 mm)

R Ritorno impianto (optional)

M Mandata impianto (optional)

RC Ricircolo sanitario (optional)

AC Uscita acqua calda sanitaria

AF Entrata acqua sanitaria

A/S Aspirazione/scarico

A Aspirazione aria

S Scarico fumi

Attacchi VICTRIX ZEUS

Gas

Acqua sanitaria

G

AC

AF

R

M

1⁄2”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

G

117,5

R M RC AC

580

AF

A

A/S

9

0

0

9

0

2

VICTRIX ZEUS

2

5

V

SC

60 115 707570 130 60

7

5

1

0

5

6

5

1

7

5

A

S

A/S

A/S

Quota kit concentrico

Ø 80/125

Quota kit separatore

Ø 80/80

Quota kit concentrico

Ø 60/100

Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -

per assicurare il corretto funzionamento della caldaia ed evitare intasamenti all’interno del generatore (rif.

D.P.R. 59/09 e s.m.i.) – rif. libretto istruzioni dell’apparecchio.

Impianto
