S
Rp
Z
1
L
1
Z
L
NDC

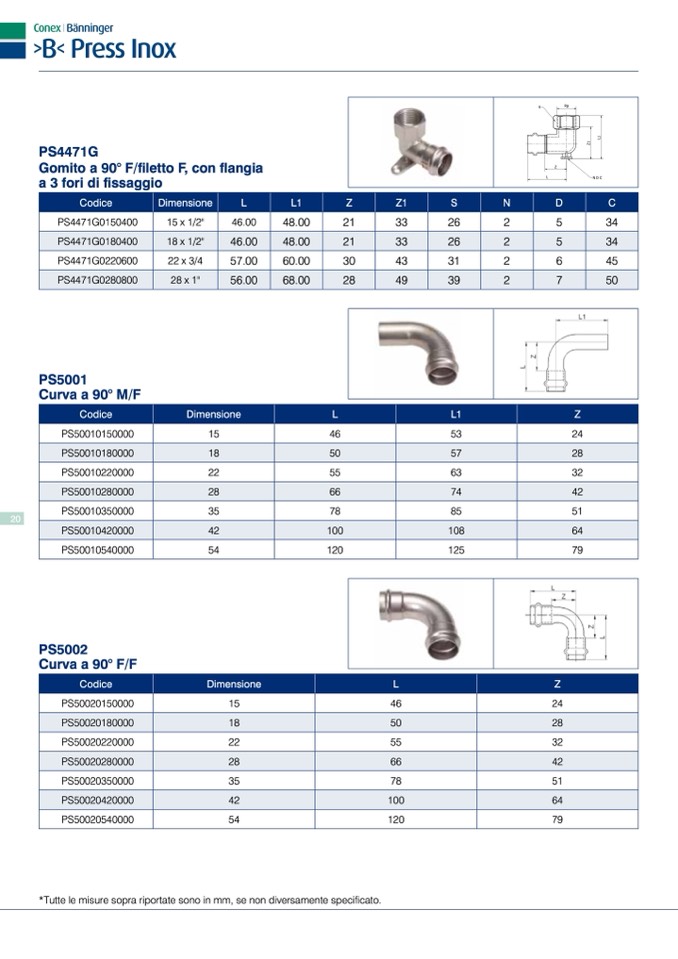

PS4471G
Gomito a 90° F/filetto F, con
flangia
a 3 fori di fissaggio
Codice
Dimensione
L
L1
Z
Z1
S
N
D
C
PS4471G0150400
15 x 1/2"
46.00
48.00
21
33
26
2
5
34
PS4471G0180400
18 x 1/2"
46.00
48.00
21
33
26
2
5
34
PS4471G0220600
22 x 3/4
57.00
60.00
30
43
31
2
6
45
PS4471G0280800
28 x 1"
56.00
68.00
28
49
39
2
7
50
PS5001
Curva a 90° M/F
20
Codice
Dimensione
L
L1
Z
PS50010150000
15
46
53
24
PS50010180000
18
50
57
28
PS50010220000
22
55
63
32
PS50010280000
28
66
74
42
PS50010350000
35
78
85
51
PS50010420000
42
100
108
64
PS50010540000
54
120
125
79
PS5002
Curva a 90° F/F
Codice
Dimensione
L
Z
PS50020150000
15
46
24
PS50020180000
18
50
28
PS50020220000
22
55
32
PS50020280000
28
66
42
PS50020350000
35
78
51
PS50020420000
42
100
64
PS50020540000
54
120
79
*Tutte le misure sopra riportate sono in mm, se non diversamente specificato.
