Per ogni tipologia di impianto
sar
à possibile scegliere 3 diverse
modalità di funzionamento:
MOD A. Radiante caldo + Rinnovo
aria + Produzione (TYPE 1,3)
MOD B. Radiante caldo/freddo
+ Rinnovo aria + Deumidifica +
Produzione (TYPE 1,3)
MOD C. Radiante caldo + Rinnovo
aria + Deumidi
fica + Ventilconvettori
freddo + Produzione (TYPE 1,3)

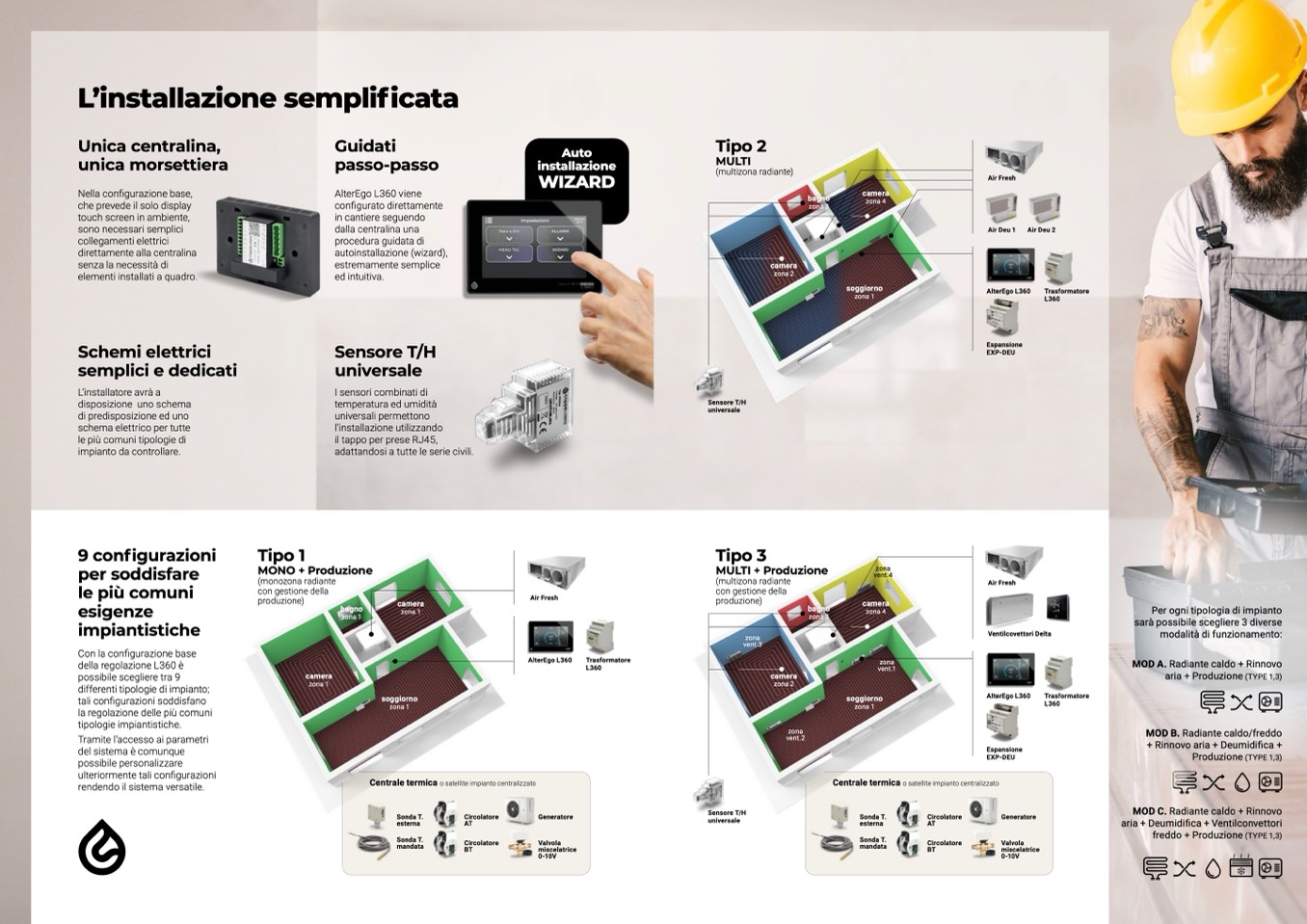

L’installazione semplificata
Unica centralina,
unica morsettiera
Nella configurazione base,
che prevede il solo display
touch screen in ambiente,
sono necessari semplici
collegamenti elettrici
direttamente alla centralina
senza la necessità di
elementi installati a quadro.
Schemi elettrici
semplici e dedicati
L’installatore avr
à a
disposizione uno schema
di predisposizione ed uno
schema elettrico per tutte
le pi
ù comuni tipologie di
impianto da controllare.
9 con
figurazioni
per soddisfare
le pi
ù comuni
esigenze
impiantistiche
Con la configurazione base
della regolazione L360 è
possibile scegliere tra 9
differenti tipologie di impianto;
tali con
figurazioni soddisfano
la regolazione delle pi
ù comuni
tipologie impiantistiche.
Tramite l’accesso ai parametri
del sistema
è comunque
possibile personalizzare
ulteriormente tali con
figurazioni
rendendo il sistema versatile.
Guidati
passo-passo
AlterEgo L360 viene
configurato direttamente
in cantiere seguendo
dalla centralina una
procedura guidata di
autoinstallazione (wizard),
estremamente semplice
ed intuitiva.
Sensore T/H
universale
I sensori combinati di
temperatura ed umidit
à
universali permettono
l’installazione utilizzando
il tappo per prese RJ45,
adattandosi a tutte le serie civili.
Auto
installazione
Tipo 2
MULTI
(multizona radiante)
WIZARD
camera
zona 4
soggiorno
zona 1
Air Fresh
Air Deu 1
AlterEgo L360
Espansione
EXP-DEU
bagno
zona 3
Air Deu 2
camera
zona 2
Trasformatore
L360
Tipo 1
MONO + Produzione
Tipo 3
MULTI + Produzione
(multizona radiante
con gestione della
produzione)
bagno
zona
vent.4
camera
zona 4
zona
vent.1
soggiorno
zona 1
Sensore T/H
universale
(monozona radiante
con gestione della
produzione)
camera
zona 1
Air Fresh
bagno
zona 1
camera
zona 1
soggiorno
zona 1
Centrale termica o satellite impianto centralizzato
zona 3
Air Fresh
AlterEgo L360
zona
vent.3
Ventilcovettori Delta
Trasformatore
L360
camera
zona 2
zona
vent.2
Centrale termica o satellite impianto centralizzato
AlterEgo L360
Espansione
EXP-DEU
Trasformatore
L360
Sonda T.
esterna
Sonda T.
mandata
Circolatore
AT
Circolatore
BT
Generatore
Valvola
miscelatrice
0-10V
Sensore T/H
universale
Sonda T.
esterna
Sonda T.
mandata
Circolatore
AT
Circolatore
BT
Generatore
Valvola
miscelatrice
0-10V
