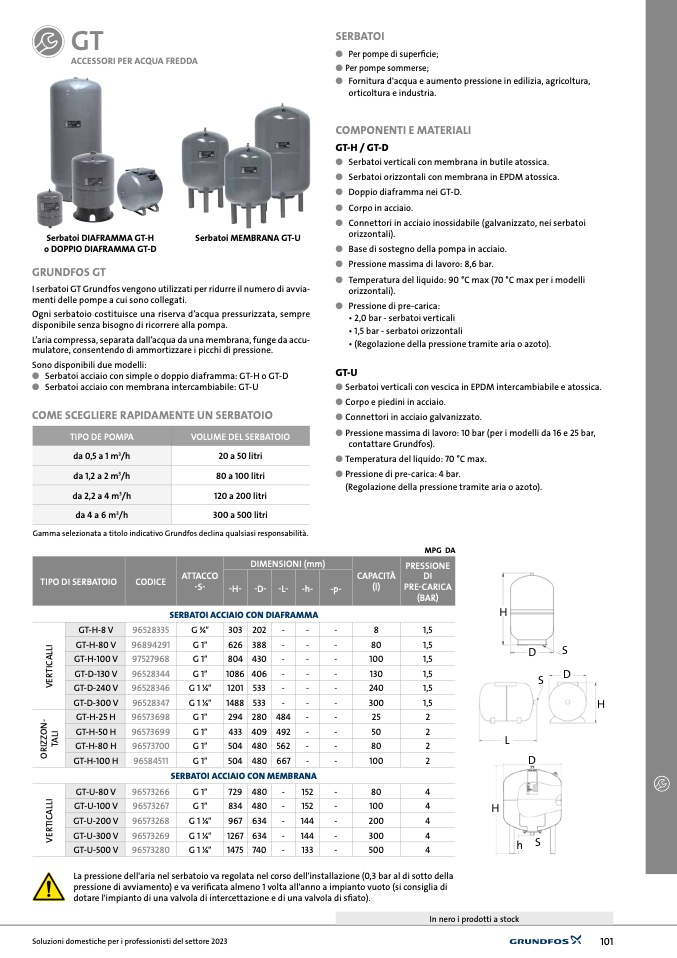

GT
ACCESSORI PER ACQUA FREDDA
SERBATOI
l
Per pompe di superficie;
l
Per pompe sommerse;
l
Fornitura d'acqua e aumento pressione in edilizia, agricoltura,
orticoltura e industria.
COMPONENTI E MATERIALI
GT-H / GT-D
l
Serbatoiverticaliconmembranainbutileatossica.
l
Serbatoi orizzontali con membrana in EPDM atossica.
l
DoppiodiaframmaneiGT-D.
l
Corpo in acciaio.
l
Connettori in acciaio inossidabile (galvanizzato, nei serbatoi
orizzontali).
l
Base di sostegno della pompa in acciaio.
l
Pressione massima di lavoro: 8,6 bar.
l
Temperatura del liquido: 90 °C max (70 °C max per i modelli
orizzontali).
l
Pressione di pre-carica:
• 2,0 bar - serbatoi verticali
• 1,5 bar - serbatoi orizzontali
• (Regolazione della pressione tramite aria o azoto).
GT-U
l
Serbatoi verticali con vescica in EPDM intercambiabile e atossica.
Serbatoi DIAFRAMMA GT-H
o DOPPIO DIAFRAMMA GT-D
GRUNDFOS GT
Serbatoi MEMBRANA GT-U
I serbatoi GT Grundfos vengono utilizzati per ridurre il numero di avvia-
menti delle pompe a cui sono collegati.
Ogni serbatoio costituisce una riserva d’acqua pressurizzata, sempre
disponibile senza bisogno di ricorrere alla pompa.
L’aria compressa, separata dall’acqua da una membrana, funge da accu-
mulatore, consentendo di ammortizzare i picchi di pressione.
Sono disponibili due modelli:
l
Serbatoi acciaio con simple o doppio diaframma: GT-H o GT-D
l
Serbatoiacciaioconmembranaintercambiabile:GT-U
COME SCEGLIERE RAPIDAMENTE UN SERBATOIO
20 a 50 litri
80 a 100 litri
120 a 200 litri
300 a 500 litri
l
Corpo e piedini in acciaio.
l
Connettori in acciaio galvanizzato.
l
Pressione massima di lavoro: 10 bar (per i modelli da 16 e 25 bar,
contattare Grundfos).
l
Temperatura del liquido: 70 °C max.
l
Pressione di pre-carica: 4 bar.
(Regolazione della pressione tramite aria o azoto).
TIPO DE POMPA
VOLUME DEL SERBATOIO
da 0,5 a 1 m
3
/h
da 1,2 a 2 m
3
/h
da 2,2 a 4 m
3
/h
da 4 a 6 m
3
/h
Gamma selezionata a titolo indicativo Grundfos declina qualsiasi responsabilità.
MPG DA
TIPO DI SERBATOIO
CODICE
ATTACCO
-S-
DIMENSIONI (mm)
CAPACITÀ
(l)
PRESSIONE
DI
PRE-CARICA
(BAR)
-H-
-D-
-L-
-h-
-p-
SERBATOI ACCIAIO CON DIAFRAMMA
GT-H-8 V
96528335
G 3⁄4′′
303
202
-
-
-
8
1,5
GT-H-80 V
96894291
G 1′′
626
388
-
-
-
80
1,5
GT-H-100 V
97527968
G 1′′
804
430
-
-
-
100
1,5
GT-D-130 V
96528344
G 1′′
1086
406
-
-
-
130
1,5
GT-D-240 V
96528346
G 1 1⁄4′′
1201
533
-
-
-
240
1,5
GT-D-300 V
96528347
G 1 1⁄4′′
1488
533
-
-
-
300
1,5
GT-H-25 H
96573698
G 1′′
294
280
484
-
-
25
2
GT-H-50 H
96573699
G 1′′
433
409
492
-
-
50
2
GT-H-80 H
96573700
G 1′′
504
480
562
-
-
80
2
GT-H-100 H
96584511
G 1′′
504
480
667
-
-
100
2
SERBATOI ACCIAIO CON MEMBRANA
GT-U-80 V
96573266
G 1′′
729
480
-
152
-
80
4
GT-U-100 V
96573267
G 1′′
834
480
-
152
-
100
4
GT-U-200 V
96573268
G 1 1⁄4′′
967
634
-
144
-
200
4
GT-U-300 V
96573269
G 1 1⁄4′′
1267
634
-
144
-
300
4
GT-U-500 V
96573280
G 1 1⁄4′′
1475
740
-
133
-
500
4
H
S
In nero i prodotti a stock
S
L
D
D
H
D
D
H
S
h
La pressione dell'aria nel serbatoio va regolata nel corso dell'installazione (0,3 bar al di sotto della
pressione di avviamento) e va verificata almeno 1 volta all'anno a impianto vuoto (si consiglia di
dotare l'impianto di una valvola di intercettazione e di una valvola di sfiato).
Soluzioni domestiche per i professionisti del settore 2023
101
V
E
R
T
I
C
A
L
L
I
O
R
I
Z
Z
O
N
-
V
E
R
T
I
C
A
L
L
I
T
A
L
I
