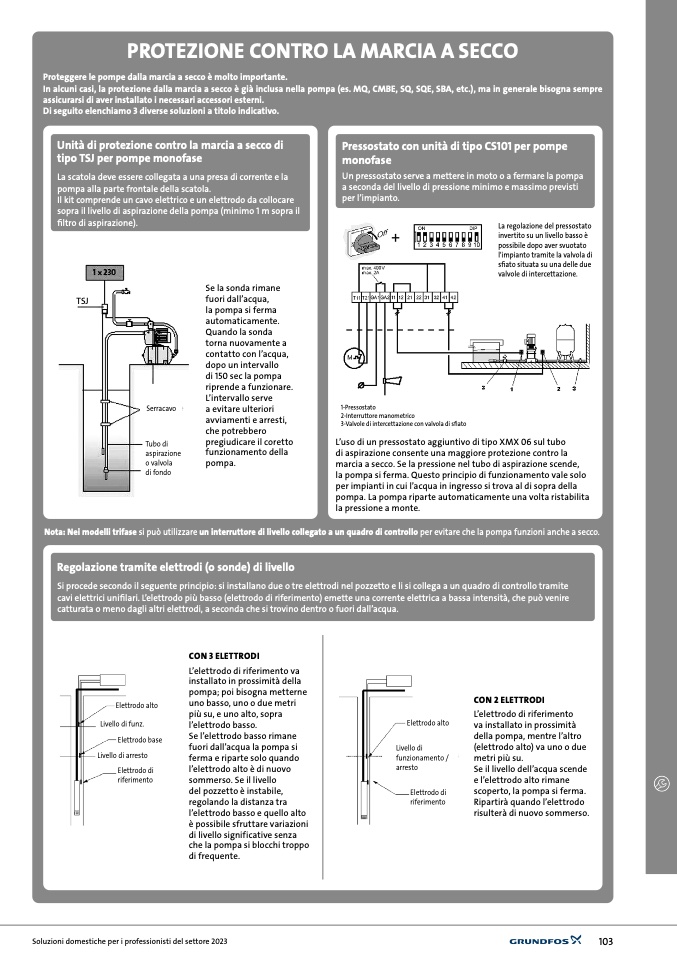

PROTEZIONE CONTRO LA MARCIA A SECCO
Proteggere le pompe dalla marcia a secco è molto importante.
In alcuni casi, la protezione dalla marcia a secco è già inclusa nella pompa (es. MQ, CMBE, SQ, SQE, SBA, etc.), ma in generale bisogna sempre
assicurarsi di aver installato i necessari accessori esterni.
Di seguito elenchiamo 3 diverse soluzioni a titolo indicativo.
Unità di protezione contro la marcia a secco di
tipo TSJ per pompe monofase
La scatola deve essere collegata a una presa di corrente e la
pompa alla parte frontale della scatola.
Il kit comprende un cavo elettrico e un elettrodo da collocare
sopra il livello di aspirazione della pompa (minimo 1 m sopra il
filtro di aspirazione).
Pressostato con unità di tipo CS101 per pompe
monofase
Un pressostato serve a mettere in moto o a fermare la pompa
a seconda del livello di pressione minimo e massimo previsti
per l’impianto.
La regolazione del pressostato
invertito su un livello basso è
possibile dopo aver svuotato
l'impianto tramite la valvola di
sfiato situata su una delle due
valvole di intercettazione.
1-Pressostato
2-Interruttore manometrico
3-Valvole di intercettazione con valvola di sfiato
L’uso di un pressostato aggiuntivo di tipo XMX 06 sul tubo
di aspirazione consente una maggiore protezione contro la
marcia a secco. Se la pressione nel tubo di aspirazione scende,
la pompa si ferma. Questo principio di funzionamento vale solo
per impianti in cui l’acqua in ingresso si trova al di sopra della
pompa. La pompa riparte automaticamente una volta ristabilita
la pressione a monte.
TSJ
Se la sonda rimane
fuori dall’acqua,
la pompa si ferma
automaticamente.
Quando la sonda
torna nuovamente a
contatto con l’acqua,
dopo un intervallo
di 150 sec la pompa
riprende a funzionare.
L’intervallo serve
a evitare ulteriori
avviamenti e arresti,
che potrebbero
pregiudicare il coretto
funzionamento della
pompa.
Serracavo
Tubo di
aspirazione
o valvola
di fondo
Nota: Nei modelli trifase si può utilizzare un interruttore di livello collegato a un quadro di controllo per evitare che la pompa funzioni anche a secco.
Regolazione tramite elettrodi (o sonde) di livello
Si procede secondo il seguente principio: si installano due o tre elettrodi nel pozzetto e li si collega a un quadro di controllo tramite
cavi elettrici unifilari. L’elettrodo più basso (elettrodo di riferimento) emette una corrente elettrica a bassa intensit
à, che può venire
catturata o meno dagli altri elettrodi, a seconda che si trovino dentro o fuori dall’acqua.
CON 3 ELETTRODI
L’elettrodo di riferimento va
installato in prossimità della
pompa; poi bisogna metterne
uno basso, uno o due metri
più su, e uno alto, sopra
l’elettrodo basso.
Se l’elettrodo basso rimane
fuori dall’acqua la pompa si
ferma e riparte solo quando
l’elettrodo alto è di nuovo
sommerso. Se il livello
del pozzetto è instabile,
regolando la distanza tra
l’elettrodo basso e quello alto
è possibile sfruttare variazioni
di livello significative senza
che la pompa si blocchi troppo
di frequente.
CON 2 ELETTRODI
L’elettrodo di riferimento
va installato in prossimità
della pompa, mentre l’altro
(elettrodo alto) va uno o due
metri più su.
Se il livello dell’acqua scende
e l’elettrodo alto rimane
scoperto, la pompa si ferma.
Ripartirà quando l’elettrodo
risulterà di nuovo sommerso.
Elettrodo alto
Livello di funz.
Elettrodo base
Livello di arresto
Elettrodo di
riferimento
Elettrodo alto
Livello di
funzionamento /
arresto
Elettrodo di
riferimento
