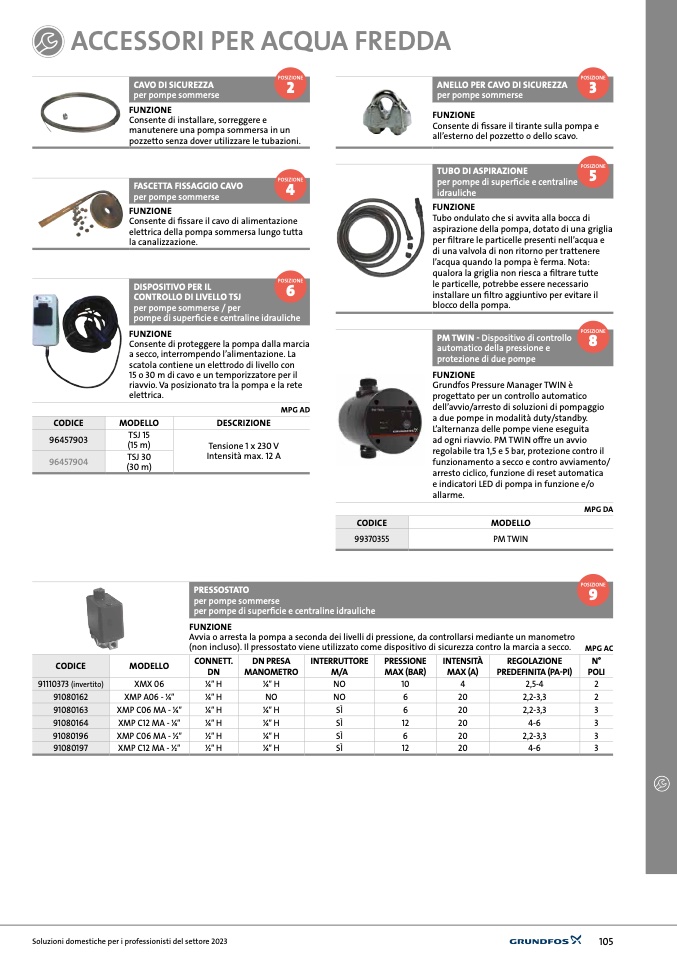

ACCESSORI PER ACQUA FREDDA
POSIZIONE
CAVO DI SICUREZZA
2
per pompe sommerse
FASCETTA FISSAGGIO CAVO
per pompe sommerse
POSIZIONE
ANELLO PER CAVO DI SICUREZZA
3
per pompe sommerse
FUNZIONE
Consente di installare, sorreggere e
manutenere una pompa sommersa in un
pozzetto senza dover utilizzare le tubazioni.
FUNZIONE
Consente di fissare il tirante sulla pompa e
all’esterno del pozzetto o dello scavo.
TUBO DI ASPIRAZIONE
POSIZIONE
per pompe di superficie e centraline
5
idrauliche
FUNZIONE
Tubo ondulato che si avvita alla bocca di
aspirazione della pompa, dotato di una griglia
per filtrare le particelle presenti nell’acqua e
di una valvola di non ritorno per trattenere
l’acqua quando la pompa è ferma. Nota:
qualora la griglia non riesca a filtrare tutte
le particelle, potrebbe essere necessario
installare un filtro aggiuntivo per evitare il
blocco della pompa.
POSIZIONE
4
FUNZIONE
Consente di fissare il cavo di alimentazione
elettrica della pompa sommersa lungo tutta
la canalizzazione.
DISPOSITIVO PER IL
CONTROLLO DI LIVELLO TSJ
per pompe sommerse / per
pompe di superficie e centraline idrauliche
POSIZIONE
6
FUNZIONE
Consente di proteggere la pompa dalla marcia
a secco, interrompendo l’alimentazione. La
scatola contiene un elettrodo di livello con
15 o 30 m di cavo e un temporizzatore per il
riavvio. Va posizionato tra la pompa e la rete
elettrica.
POSIZIONE
PM TWIN - Dispositivo di controllo
automatico della pressione e
protezione di due pompe
8
FUNZIONE
Grundfos Pressure Manager TWIN è
progettato per un controllo automatico
dell’avvio/arresto di soluzioni di pompaggio
a due pompe in modalità duty/standby.
L’alternanza delle pompe viene eseguita
ad ogni riavvio. PM TWIN offre un avvio
regolabile tra 1,5 e 5 bar, protezione contro il
funzionamento a secco e contro avviamento/
arresto ciclico, funzione di reset automatica
e indicatori LED di pompa in funzione e/o
allarme.
MPG AD
CODICE
MODELLO
DESCRIZIONE
96457903
TSJ 15
(15 m)
Tensione 1 x 230 V
Intensità max. 12 A
96457904
TSJ 30
(30 m)
MPG DA
CODICE
99370355
MODELLO
PM TWIN
POSIZIONE
PRESSOSTATO
per pompe sommerse
per pompe di superficie e centraline idrauliche
9
FUNZIONE
Avvia o arresta la pompa a seconda dei livelli di pressione, da controllarsi mediante un manometro
(non incluso). Il pressostato viene utilizzato come dispositivo di sicurezza contro la marcia a secco. MPG AC
CODICE
MODELLO
CONNETT.
DN
DN PRESA
MANOMETRO
INTERRUTTORE
M/A
PRESSIONE
MAX (BAR)
INTENSITÀ
MAX (A)
REGOLAZIONE
PREDEFINITA (PA-PI)
N°
POLI
91110373 (invertito)
XMX 06
1⁄4′′ H
1⁄4′′ H
NO
10
4
2,5-4
2
91080162
XMP A06 - 1⁄4′′
1⁄4′′ H
NO
NO
6
20
2,2-3,3
2
91080163
XMP C06 MA - 1⁄4′′
1⁄4′′ H
1⁄4′′ H
SÌ
6
20
2,2-3,3
3
91080164
XMP C12 MA - 1⁄4′′
1⁄4′′ H
1⁄4′′ H
SÌ
12
20
4-6
3
91080196
XMP C06 MA - 1⁄2′′
1⁄2′′ H
1⁄4′′ H
SÌ
6
20
2,2-3,3
3
91080197
XMP C12 MA - 1⁄2′′
1⁄2′′ H
1⁄4′′ H
SÌ
12
20
4-6
3
Soluzioni domestiche per i professionisti del settore 2023
105
