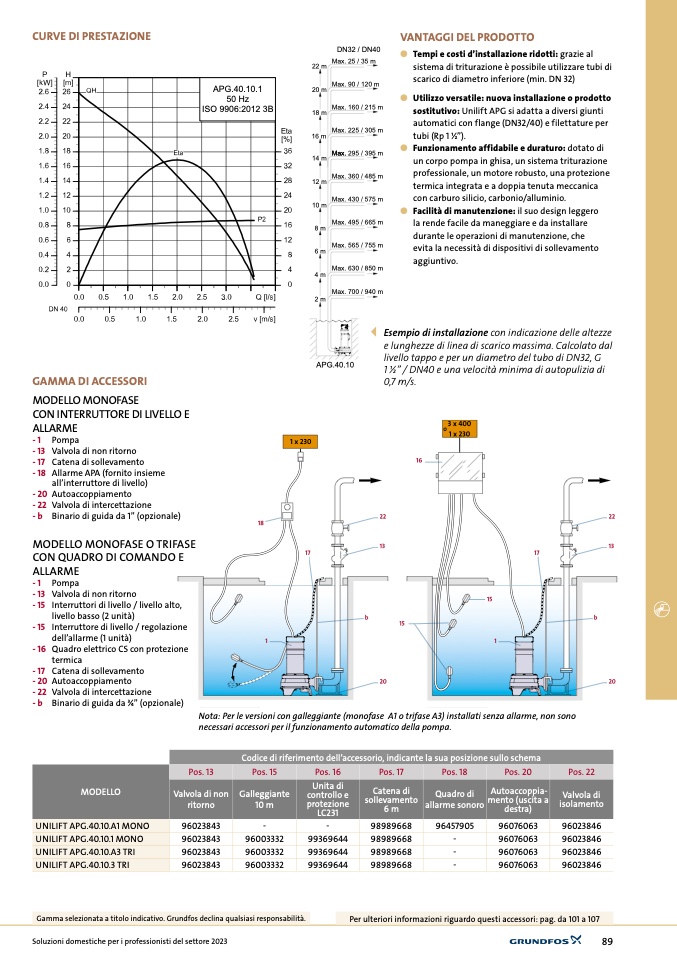

APG.40.10.3
50 Hz
ISO 9906:2012 3B
-1
- 13
- 17
- 18
- 20
- 22
-b
Pompa
Valvola di non ritorno
Catena di sollevamento
Allarme APA (fornito insieme
all’interruttore di livello)
Autoaccoppiamento
Valvola di intercettazione
Binario di guida da 1’’ (opzionale)
-1
- 13
- 15
- 15
Pompa
Valvola di non ritorno
Interruttori di livello / livello alto,
livello basso (2 unità)
Interruttore di livello / regolazione
dell’allarme (1 unità)
- 16
Quadro elettrico CS con protezione
termica
Catena di sollevamento
Autoaccoppiamento
Valvola di intercettazione
Binario di guida da 3⁄4’’ (opzionale)
- 17
- 20
- 22
-b
MODELLO
Pos. 13
Valvola di non
ritorno
96023843
96023843
96023843
96023843
Pos. 15
Galleggiante
10 m
-
96003332
96003332
96003332
Pos. 16
Unita di
controllo e
protezione
LC231
-
99369644
99369644
99369644
Pos. 17
Catena di
sollevamento
6 m
98989668
98989668
98989668
98989668
Pos. 18
Quadro di
allarme sonoro
96457905
-
-
-
Pos. 20
Autoaccoppia-
mento (uscita a
destra)
96076063
96076063
96076063
96076063
Pos. 22
Valvola di
isolamento
96023846
96023846
96023846
96023846
UNILIFT APG.40.10.A1 MONO
UNILIFT APG.40.10.1 MONO
UNILIFT APG.40.10.A3 TRI
UNILIFT APG.40.10.3 TRI
Gamma selezionata a titolo indicativo. Grundfos declina qualsiasi responsabilità.
Per ulteriori informazioni riguardo questi accessori: pag. da 101 a 107
Soluzioni domestiche per i professionisti del settore 2023
89
APG.40.10.1
50 Hz
ISO 9906:2012 3B
Max. 90 / 120 m
Max. 160 / 215 m
Max. 225 / 305 m
Max. 295 / 395 m
Max. 360 / 485 m
Max. 430 / 575 m
Max. 495 / 665 m
Max. 565 / 755 m
Max. 630 / 850 m
Max. 700 / 940 m
l
Utilizzo versatile: nuova installazione o prodotto
sostitutivo: Unilift APG si adatta a diversi giunti
automatici con flange (DN32/40) e filettature per
tubi (Rp 1 1⁄2”).
l
Funzionamento affidabile e duraturo: dotato di
un corpo pompa in ghisa, un sistema triturazione
professionale, un motore robusto, una protezione
termica integrata e a doppia tenuta meccanica
con carburo silicio, carbonio/alluminio.
l
Facilità di manutenzione: il suo design leggero
la rende facile da maneggiare e da installare
durante le operazioni di manutenzione, che
evita la necessità di dispositivi di sollevamento
aggiuntivo.
Esempio di installazione con indicazione delle altezze
e lunghezze di linea di scarico massima. Calcolato dal
livello tappo e per un diametro del tubo di DN32, G
1 1/2’’ / DN40 e una velocità minima di autopulizia di
0,7 m/s.
o
22m
20 m
18 m
16m
14m
12m
10m
8m
6m
4m
2m
DN32 / DN40
l
Max. 25 / 35 m
Tempi e costi d’installazione ridotti: grazie al
sistema di triturazione è possibile utilizzare tubi di
scarico di diametro inferiore (min. DN 32)
APG.40.10
T
M
0
8
1
8
2
9
T
M
0
8
1
8
2
8
Nota: Per le versioni con galleggiante (monofase A1 o trifase A3) installati senza allarme, non sono
necessari accessori per il funzionamento automatico della pompa.
Codice di riferimento dell’accessorio, indicante la sua posizione sullo schema
