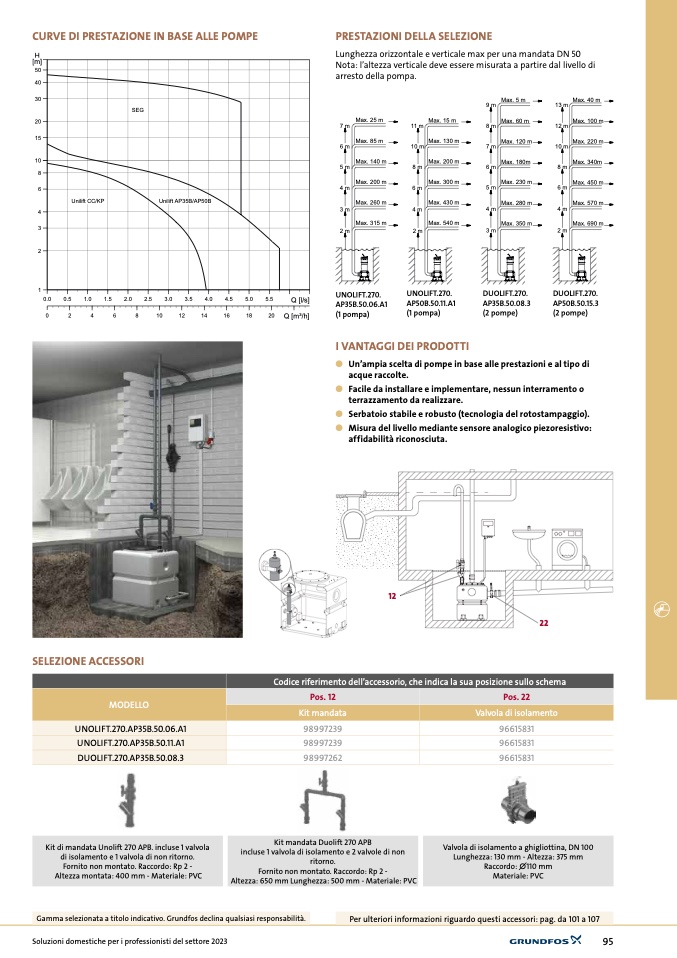

CURVE DI PRESTAZIONE IN BASE ALLE POMPE

PRESTAZIONI DELLA SELEZIONE

Lunghezza orizzontale e verticale max per una mandata DN 50

Nota: l’altezza verticale deve essere misurata a partire dal livello di

arresto della pompa.

H

[m]

50

40

30

20

15

10

8

6

4

3

2

1

SEG

9m

Max. 5 m

8m

Max. 60 m

7m

Max. 120 m

6m

Max. 180m

5m

Max. 230 m

13 m

12 m

10 m

8 m

6 m

Max. 40 m

Max. 100 m

Max. 220 m

Max. 340m

Max. 450 m

Max. 570 m

Max. 690 m

Unilift CC/KP

Unilift AP35B/AP50B

Max. 260 m

3

m

4

m

4

m

4m

0.0

0

2

4

6

8

10

12

14

16

18

20 Q [m3/h]

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

5.5

SELEZIONE ACCESSORI

MODELLO

UNOLIFT.270.AP35B.50.06.A1

UNOLIFT.270.AP35B.50.11.A1

DUOLIFT.270.AP35B.50.08.3

Kit di mandata Unolift 270 APB. incluse 1 valvola

di isolamento e 1 valvola di non ritorno.

Fornito non montato. Raccordo: Rp 2 -

Altezza montata: 400 mm - Materiale: PVC

Codice riferimento dell’accessorio, che indica la sua posizione sullo schema

Q [l/s]

UNOLIFT.270.

AP35B.50.06.A1

(1 pompa)

UNOLIFT.270.

AP50B.50.11.A1

(1 pompa)

DUOLIFT.270.

AP35B.50.08.3

(2 pompe)

DUOLIFT.270.

AP50B.50.15.3

(2 pompe)

Pos. 12

Kit mandata

98997239

98997239

98997262

Kit mandata Duolift 270 APB

incluse 1 valvola di isolamento e 2 valvole di non

ritorno.

Fornito non montato. Raccordo: Rp 2 -

Altezza: 650 mm Lunghezza: 500 mm - Materiale: PVC

Pos. 22

Valvola di isolamento

96615831

96615831

96615831

Valvola di isolamento a ghigliottina, DN 100

Lunghezza: 130 mm - Altezza: 375 mm

Raccordo: ∅110 mm

Materiale: PVC

Gamma selezionata a titolo indicativo. Grundfos declina qualsiasi responsabilità.

Per ulteriori informazioni riguardo questi accessori: pag. da 101 a 107

Soluzioni domestiche per i professionisti del settore 2023

95

7m

Max. 25 m

6m

Max. 85 m

5m

Max. 140 m

4m

Max. 200 m

11 m

10 m

8 m

6 m

Max. 15 m

Max. 130 m

Max. 200 m

Max. 300 m

Max. 430 m

Max. 315 m

Max. 540 m

Max. 350 m

2

m

2

m

3

m

2m

I VANTAGGI DEI PRODOTTI

l

Un’ampia scelta di pompe in base alle prestazioni e al tipo di

acque raccolte.

l

Faciledainstallareeimplementare,nessuninterramentoo

terrazzamento da realizzare.

l

Serbatoiostabileerobusto(tecnologiadelrotostampaggio).

l

Misuradellivellomediantesensoreanalogicopiezoresistivo:

affidabilità riconosciuta.

12

Max. 280 m
